Faz Ötelemeli Osilatör Nasıl Çalışır? Direnç ve Kondansatörle Sinüs Peşinde
Sinüs üretmek için neden fazla uğraşılıyor?

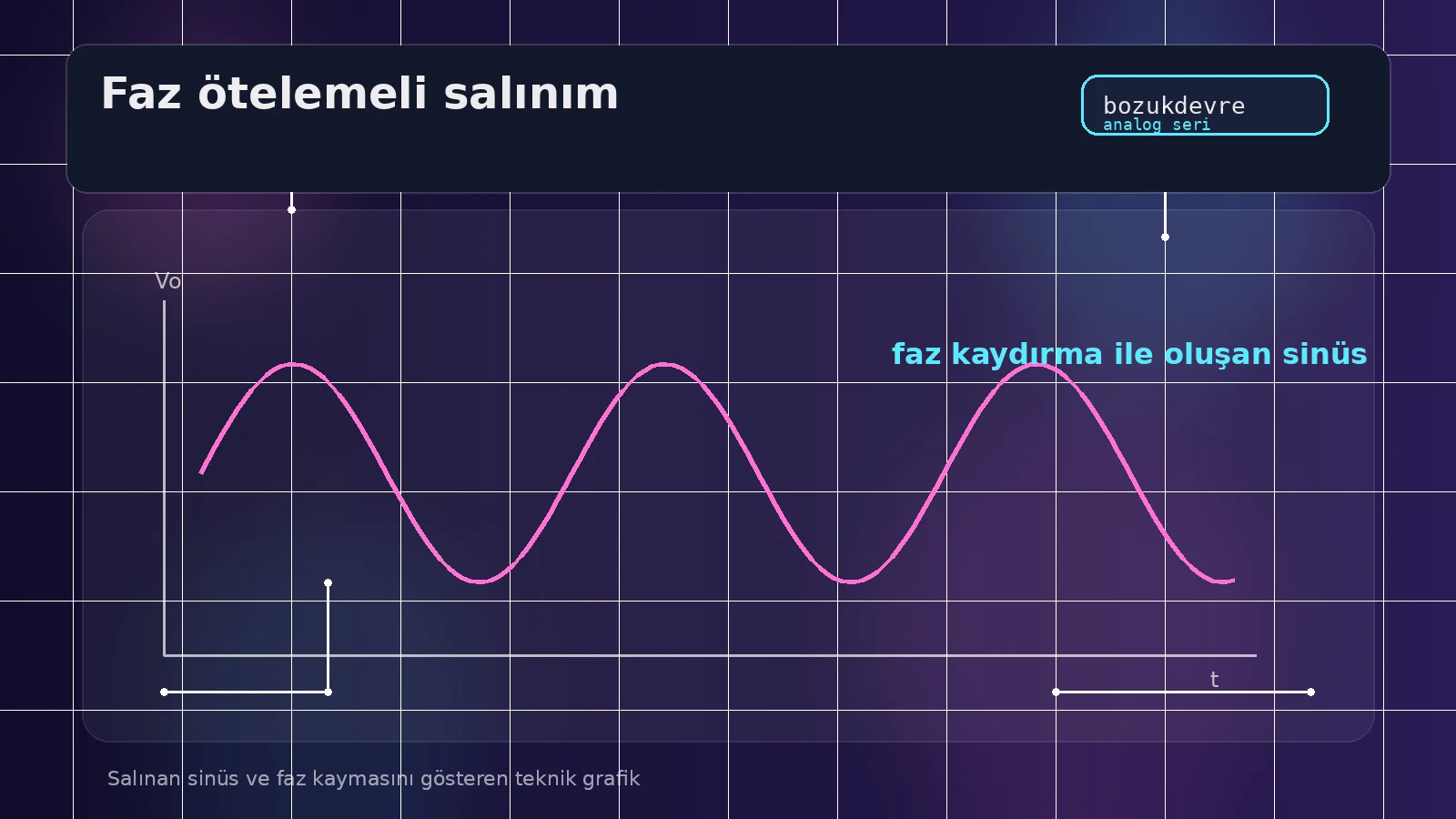

Faz ötelemeli osilatör, RC ağlarını kullanarak belirli bir frekansta gerekli faz koşulunu kurar ve yükselteç kazancıyla bunu salınıma dönüştürür. Adı üstünde, işin numarası fazı kaydırmaktır. Yükseltecin verdiği terslemeyle birlikte RC kademeleri toplam fazı uygun noktaya taşır.

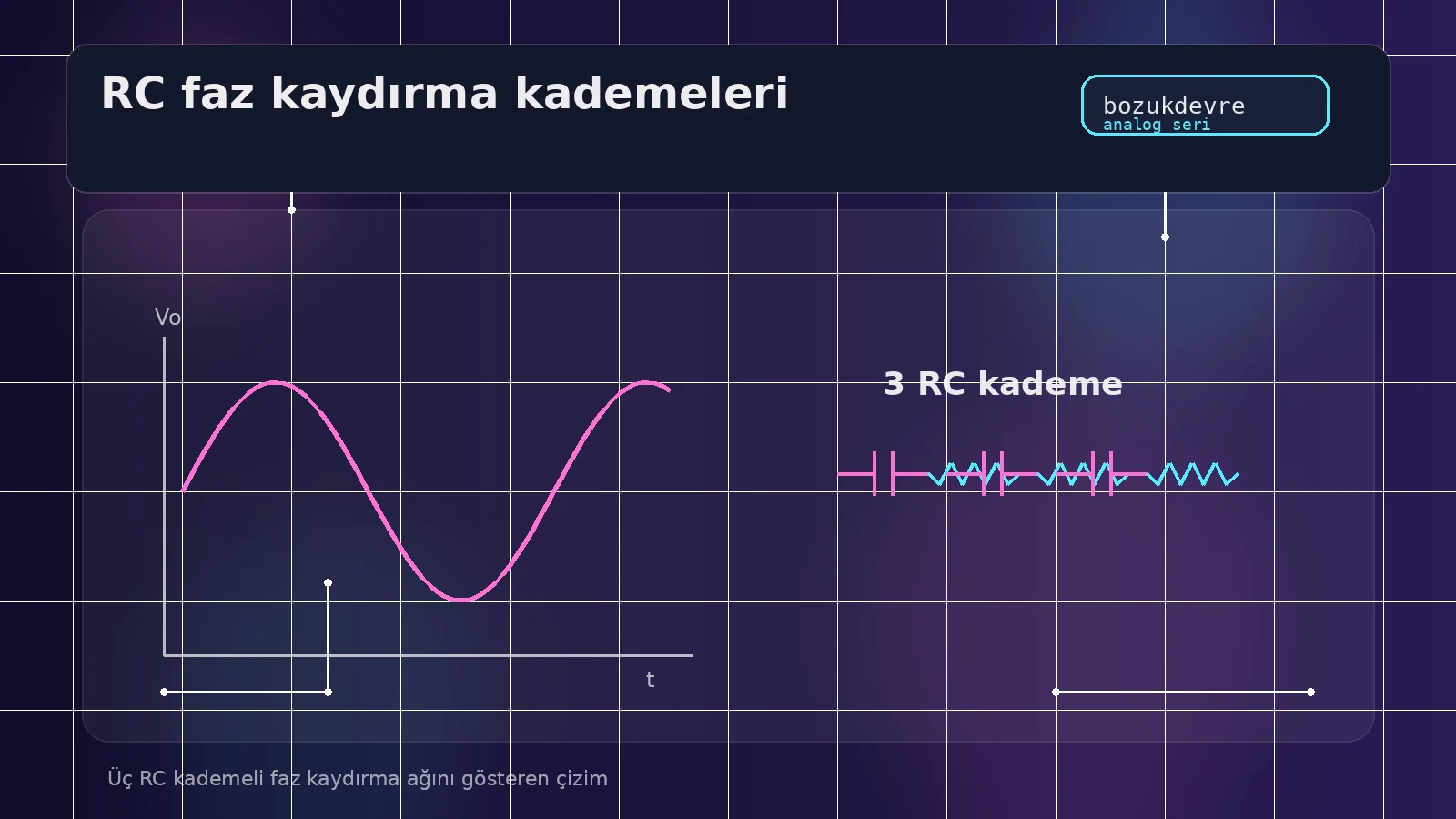

Genellikle üç RC kademe kullanılır çünkü her biri belirli bir faz kayması sağlar ve toplamda salınım için gereken koşul yakalanır. Kulağa mekanik gelebilir ama aslında oldukça zarif bir çözümdür: bobin yok, gösteriş yok; sadece dirençler, kondansatörler ve sabırlı bir yükselteç.
Bu yapı alçak frekanslı sinüs üretiminde sıkça anlatılır çünkü hem öğreticidir hem de geri besleme-faz ilişkisini çıplak haliyle gösterir.
Kazanç şartı neden sıradan bir ayrıntı değil?

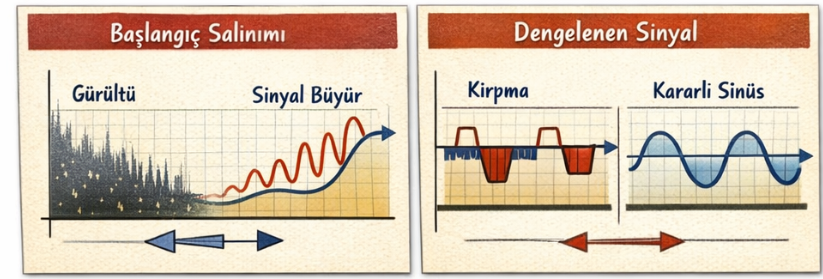

RC ağı salınım frekansında doğru fazı sağlar ama sinyali aynı zamanda zayıflatır. Bu yüzden yükselteç katı, çevrimdeki kaybı telafi edecek kadar kazanç üretmek zorundadır. Kazanç yetersizse devre başlamak ister ama sönerek susar. Faz tamam, enerji yetmez.
Kazanç fazla olursa bu kez salınım başlar ama genlik gereğinden çok büyüyebilir; dalga şekli bozulur, kırpılmalar görülür. İşte bu nedenle faz ötelemeli osilatör tasarımı yalnızca frekans bağıntısını yazıp çıkmak değildir. Çevrim kaybı ile yükselteç kazancı arasında hassas bir anlaşma gerekir.
Bazı uygulamalarda bu kat transistörle, bazılarında op-amp ya da FET ile kurulabilir. Hangi aktif eleman seçilirse seçilsin, mantık değişmez.
Frekans nasıl belirlenir ve neler onu kaydırır?

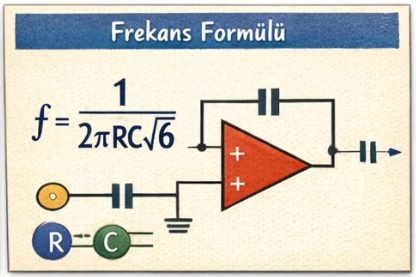

İdeal eşit RC kademelerinde salınım frekansı belirli bir bağıntıyla yaklaşık hesaplanır. Fakat pratik devrede eleman toleransları, aktif elemanın giriş-çıkış etkileri ve yükleme sonucu bu değer kayabilir. Yani hesap, sana iyi bir başlangıç verir; osiloskop ise gerçeği söyler.
Özellikle breadboard düzeni, potansiyometre ayarı ve seçilen aktif elemanın karakteri sonucu etkileyebilir. Bu yüzden faz ötelemeli osilatörler laboratuvarda çok eğitici olur: kitabın tek satırlık formülü, masada küçük sürprizlerle tanışır.
Sinyalin saflığı da tamamen ideal değildir. Wien yapısına kıyasla harmonik içeriği biraz daha yüksek olabilir; ama öğreticilik ve sadelik bakımından hâlâ klasiktir.
Neden hâlâ öğrenmeye değer?

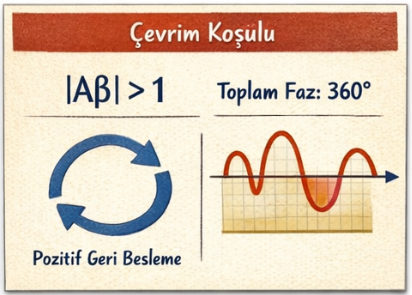

Çünkü bu devre Barkhausen kriterini canlı gösterir. Faz kayması, çevrim kazancı ve frekans seçicilik bir arada görünür. Öğrenci için de çok kıymetlidir: soyut kavramlar, üç RC kademesinin içinde somutlaşır.
Ayrıca FET veya op-amp ile kurulduğunda aktif eleman seçiminin osilatör karakterine nasıl yansıdığını da görmek mümkündür. Yani tek bir devrede hem geri besleme hem frekans seçimi hem de aktif eleman davranışı okunur.
Kısacası faz ötelemeli osilatör, sinüs dalgayı biraz emekle ama çok öğretici biçimde üreten klasik bir ustadır.
Faz ötelemeli yapıda neresi kritik?
Faz ötelemeli osilatörde eşit görünen RC kademeleri pratikte birbirini yükleyebilir. Bu yüzden teorik faz dağılımı ile gerçek faz dağılımı birebir aynı olmayabilir. Ölçümle hesap arasındaki farkın önemli bir kısmı buradan doğar.
Ayrıca aktif elemanın kazancı sadece 'yeterli mi?' sorusuyla değil, 'fazı ne kadar bozuyor?' sorusuyla da okunmalıdır. Çünkü osilatör tasarımında büyüklük ve faz aynı cümlede yürür; biri eksik kalırsa sinüs sahneye çıkmaz.
Mini SSS
Soru: Faz ötelemeli osilatörde neden üç RC kademe görürüz? Cevap: Çünkü her kademe belirli bir faz kayması sağlar ve toplamda yükseltecin terslemesiyle birlikte gerekli çevrim faz koşulu oluşturulur.
Soru: Faz ötelemeli osilatör neden her zaman en temiz sinüsü vermez? Cevap: Çünkü genlik kontrolü ve harmonik bastırma tarafı Wien yapısına göre genellikle daha sınırlıdır.
Son not
Son not: Faz ötelemeli osilatör, birkaç pasif elemanla salınımın nasıl mümkün olduğunu gösterdiği için bugün bile eğitim tarafında taptaze kalmayı başarıyor.
