Kare Dalga Neden Bozulur? Darbe Üst Eğilmesi ve Çınlama Meselesi
Kare dalga aslında biraz kaprisli bir sinyaldir
Kare dalga neden bozulur sorusunun cevabı, sinyalin sandığından daha geniş bir frekans ailesi taşımasında gizlidir. Kare dalga yalnızca iki seviye arasında gidip gelen masum bir işaret değildir; keskin kenarları yüzünden içinde bol miktarda yüksek frekans bileşeni taşır. Devre bunların hepsini aynı başarıyla aktaramazsa şekil hemen bozulur.
Bir yükselteç orta frekansta gayet düzgün çalışabilir. Fakat iş kare dalgaya gelince düşük frekans bileşenleri üst seviyeyi düz tutmak için, yüksek frekans bileşenleri ise dik kenarları korumak için gerekir. İki taraftan biri eksik kalırsa kare dalga kutu gibi değil, yamulmuş bir koli gibi görünür.
Dolayısıyla bozulma, çoğu zaman devrenin kötü olduğu anlamına gelmez. Sadece devre sana sınırlarını açık açık göstermeye başlar.

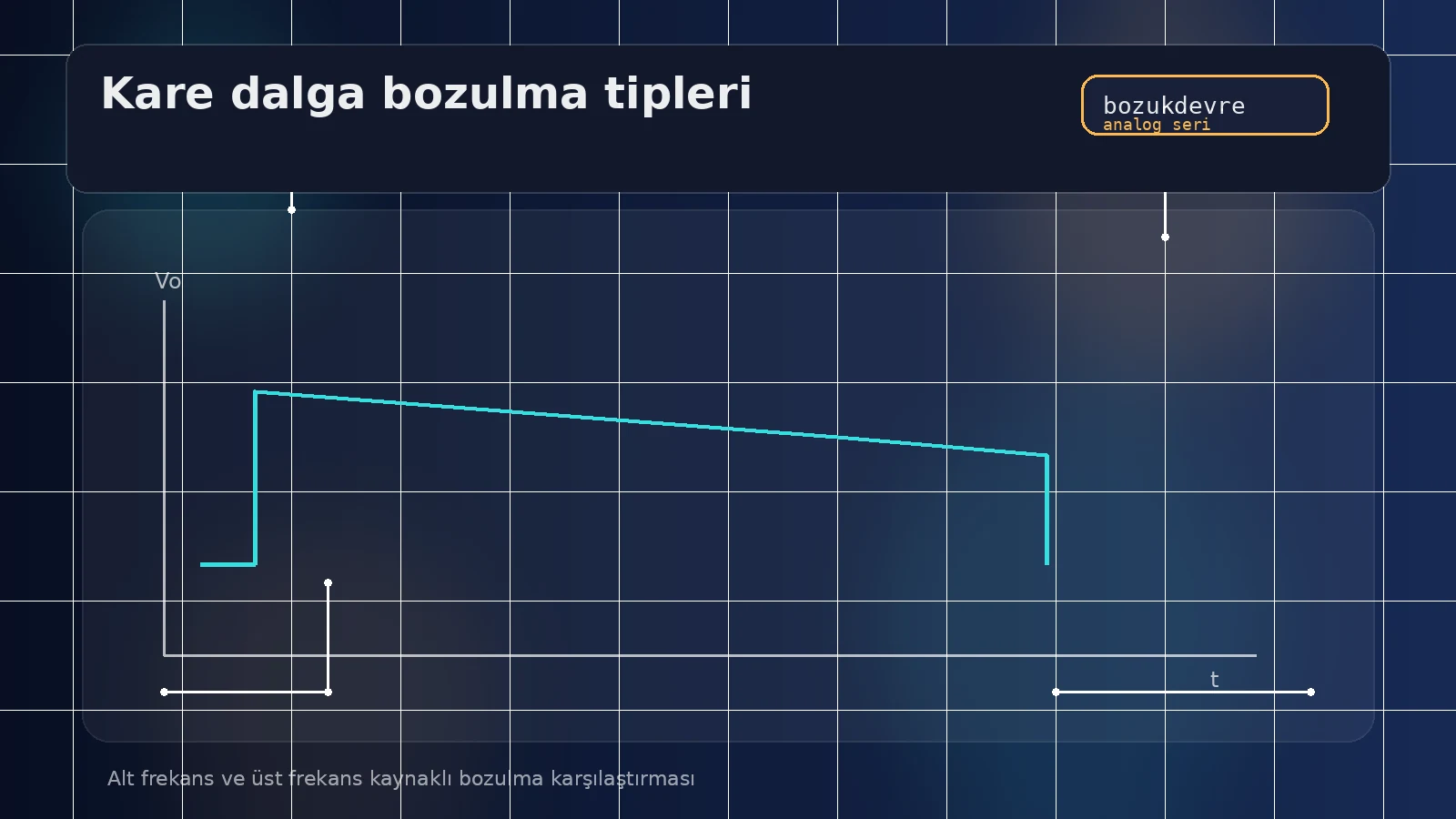

Alt frekans tarafı zayıfsa ne olur?
Bağlama kondansatörleri ve yükle oluşan zaman sabitleri yeterince büyük değilse çıkışın üst kısmı düz kalamaz. Darbe boyunca genlik yavaşça düşer; işte buna darbe üst eğilmesi denir. Özellikle uzun darbe sürelerinde bu durum daha belirgin görünür.
Bir başka deyişle devre, sinyalin DC’ye yakın bileşenlerini tam taşıyamaz. Girişte kutu gibi duran dalga, çıkışta hafif meyilli bir çatıya dönüşür. Bu etkiden kaçınmak için kondansatör değerleri uygulamanın alt frekans ihtiyacına göre seçilmelidir.
Ses devrelerinde bu durum ton kaybı gibi algılanabilir; darbeli ölçüm sistemlerinde ise seviye yorumunu bozabilir. Yani mesele görüntü estetiği değil, bilgi kaybıdır.

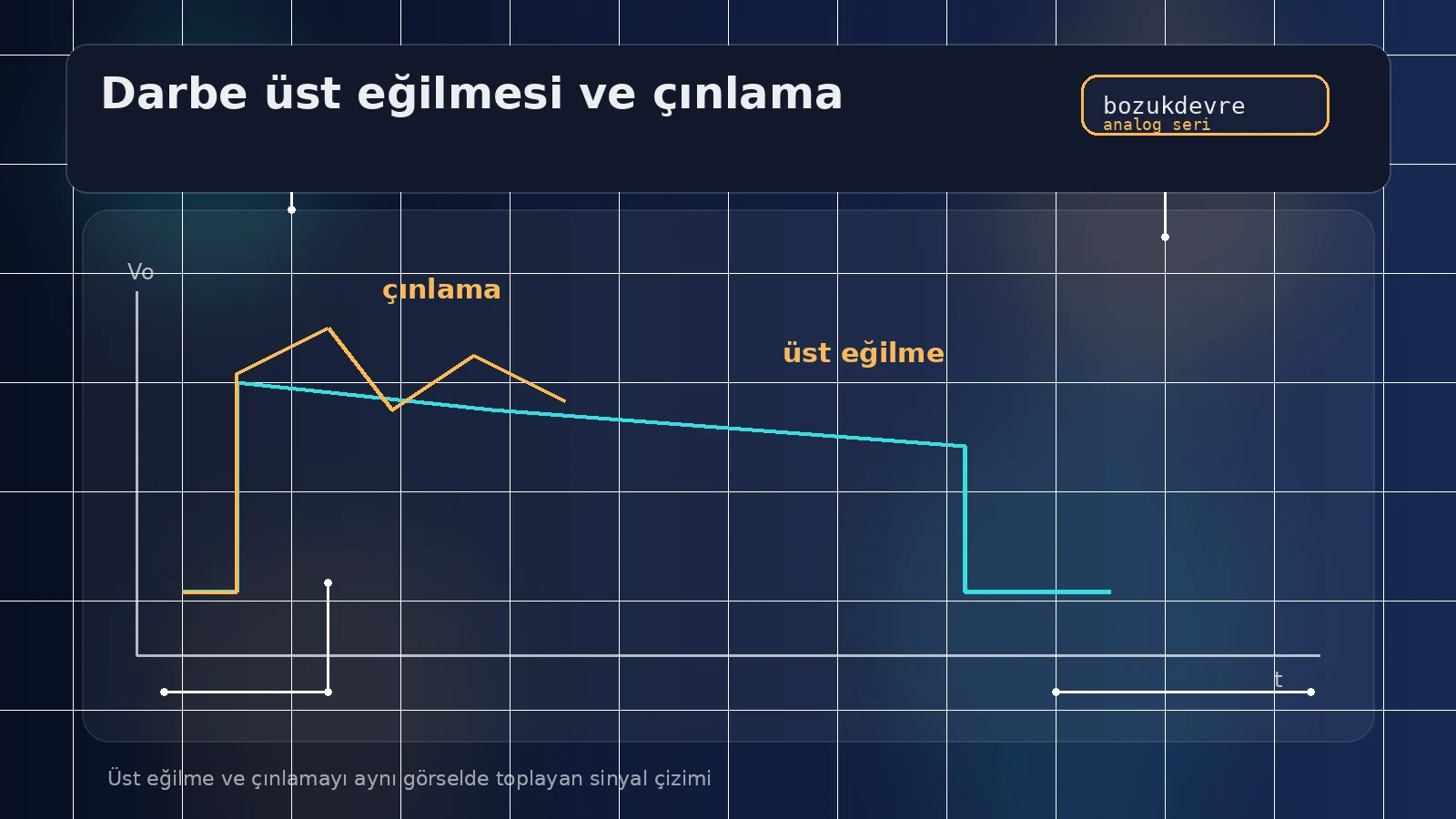

Üst frekans tarafı aksarsa neden çınlama çıkar?
Yüksek frekans bileşenleri iç kapasiteler, kablo parazitleri ve uygunsuz kompanzasyon yüzünden baskılanırsa kenarlar yavaşlar. Eğer sistem kararlılık sınırına yaklaşmışsa, bu kez sadece yavaşlama olmaz; çıkış hedefi aşar, sonra geri gelir ve küçük salınımlar yapar. Buna çınlama ya da overshoot eşliğinde ringing denir.
Bazı devreler bu davranışı özellikle geri besleme altında daha fazla gösterir. Çünkü faz kaymaları birikmeye başladığında devre girişe yardımcı olmak yerine kendi kendine ufak itirazlar üretir. Osiloskop ekranı da bunu kenarın üzerinde minik dişler gibi gösterir.
Kenarların temiz kalması için yalnızca transistörün hızlı olması yetmez. Yerleşim düzeni, yükleme, problama şekli ve hatta osiloskop probunun kapasitesi bile sonucu etkileyebilir.
Bozulmayı okuyan biri devreyi daha iyi tasarlar
Kare dalga testleri bu yüzden çok değerlidir. Tek bir bakışta hem alt frekans davranışını hem üst frekans sağlığını hem de kararlılık ipuçlarını görebilirsin. Bir nevi devreyi sözlüye kaldırmış olursun.
Eğer üst seviye eğiliyorsa zaman sabitlerine, kenarlar yumuşuyorsa bant genişliğine, çınlama varsa kararlılık ve parasitiklere bakılır. Sorun çoğu zaman sinyalin kendisinde değil, devrenin o sinyali taşırken gösterdiği sabır seviyesindedir.
Kısacası kare dalga neden bozulur sorusunun cevabı şöyledir: devre, sinyalin bütün frekans bileşenlerini aynı incelikle taşıyamadığı zaman. Geri kalan her şey bu cümlenin dipnotudur.
Bozulmayı azaltmak için ne düşünülmeli?
Kare dalganın bozulmasını azaltmak için çoğu zaman tek sihirli parça yoktur. Alt frekans sorunu görülüyorsa zaman sabitlerini büyütmek, üst frekans sorunu baskınsa yerleşimi sıkılaştırmak ve parasitikleri azaltmak gerekir. Geri besleme varsa kompanzasyon da ayrı bir başlıktır.
Buradaki akıllı yaklaşım, osiloskop görüntüsünü bir teşhis haritası gibi okumaktır. Eğik üst seviye başka, yavaş kenar başka, çınlama ise bambaşka şey söyler. Soruna doğru isim koyan kişi çözümü yarı yarıya bulmuş olur.
Mini SSS
Soru: Kare dalga testinde neden kenarlara bakılır? Cevap: Çünkü kenarlar yüksek frekans içeriğini taşır. Kenar davranışı, devrenin bant genişliği ve kararlılığı hakkında çok hızlı ipucu verir.
Soru: Üst seviye eğimi ile çınlama aynı problem mi? Cevap: Değil. Üst eğim daha çok düşük frekans zaman sabitleriyle, çınlama ise yüksek frekans ve kararlılık sorunlarıyla ilişkilidir.
Son not
Son not: Kare dalga testi, devreyi fazla konuşturmadan çok şey söyletir. Tek bir ekranda alt frekans, üst frekans ve kararlılık ipuçlarını aynı anda görmenin güzelliği buradadır.
