Opamplı Yükselteçlerde Geri Besleme ve Kararlılık: Tepeleşme Ne Zaman Başlar?

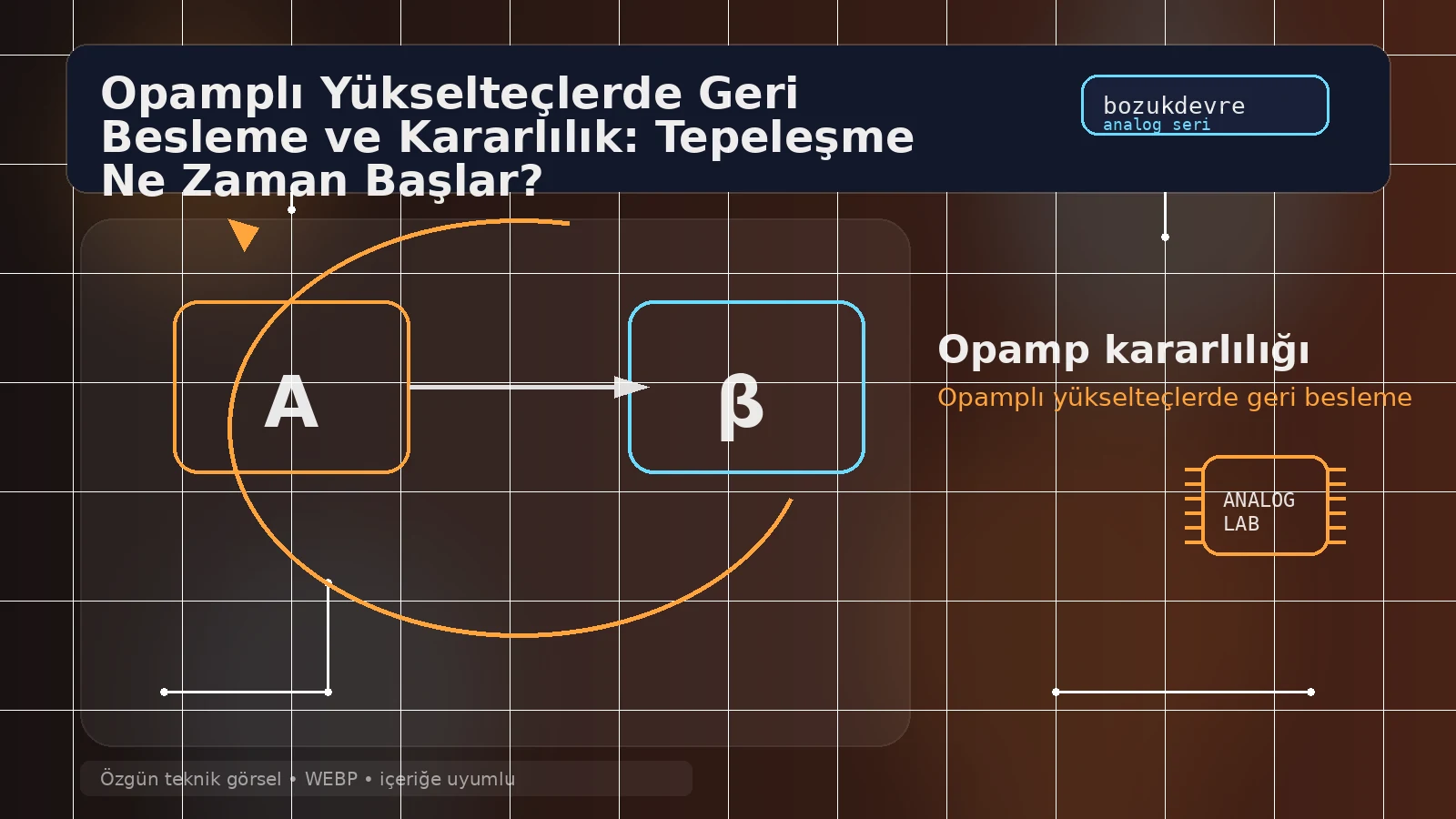

Op-amp devreleri neden geri beslemeyle anlam kazanır?
Opamplı yükselteçlerde geri besleme neredeyse ana oyun kurucudur. Açık çevrim kazançları çok büyük olduğu için op-amp tek başına bırakıldığında küçücük farkları bile abartır ve doğrusal davranış alanı hızla daralır. Negatif geri besleme ise bu vahşi kazancı ehlileştirir.
Böylece kapalı çevrim kazancı daha anlamlı hale gelir, devre beklenebilir sonuçlar verir ve küçük sinyaller üzerinde kontrollü çalışır. Op-amp dünyasında 'geri besleme yoksa fikir yarım' demek çok da abartı sayılmaz.
Fakat bu kadar güçlü bir elemanı geri besleme altına almak, aynı zamanda kararlılık sınırlarını da ciddiye almayı gerektirir.

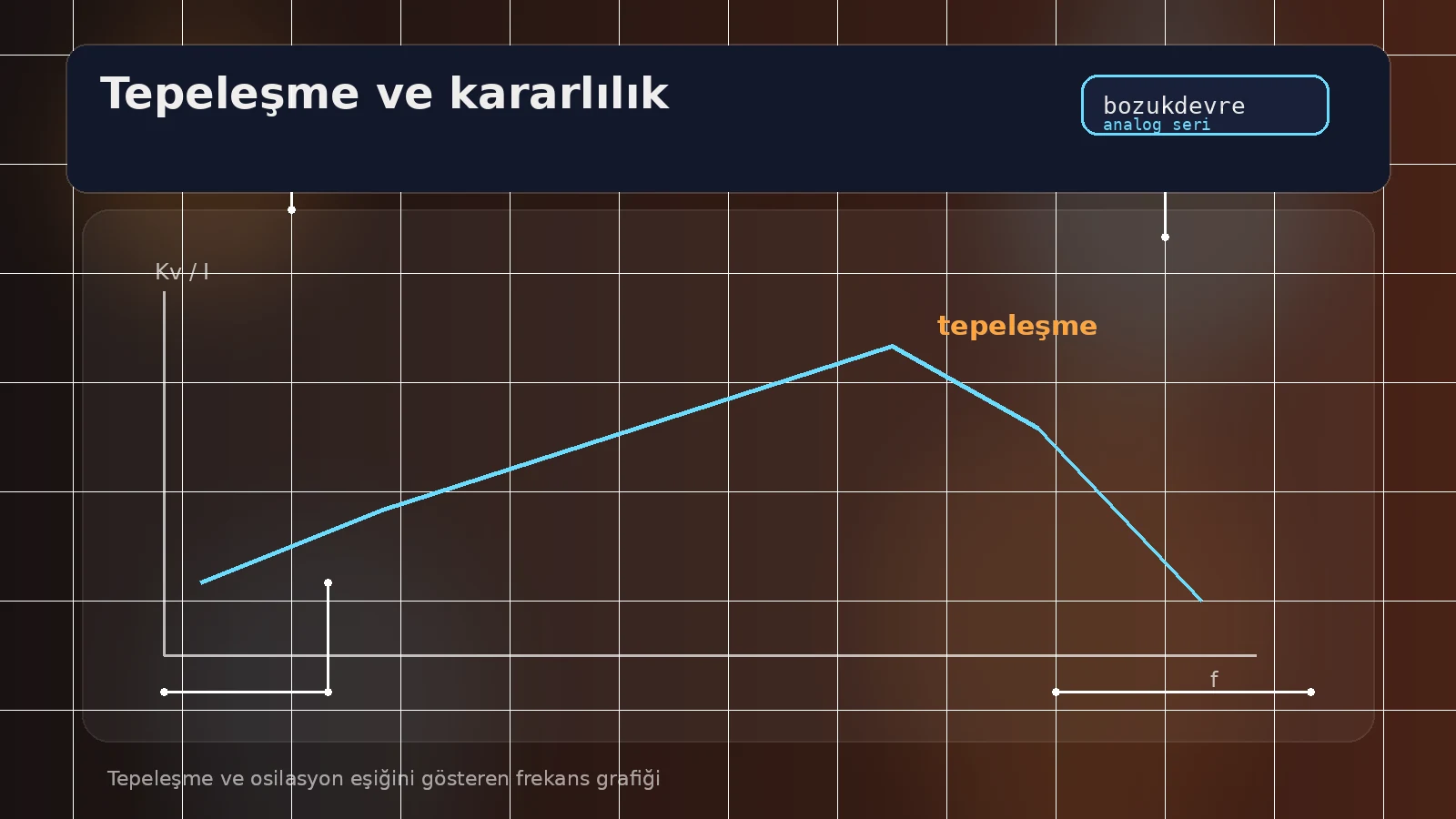

Tepeleşme neden ortaya çıkar?

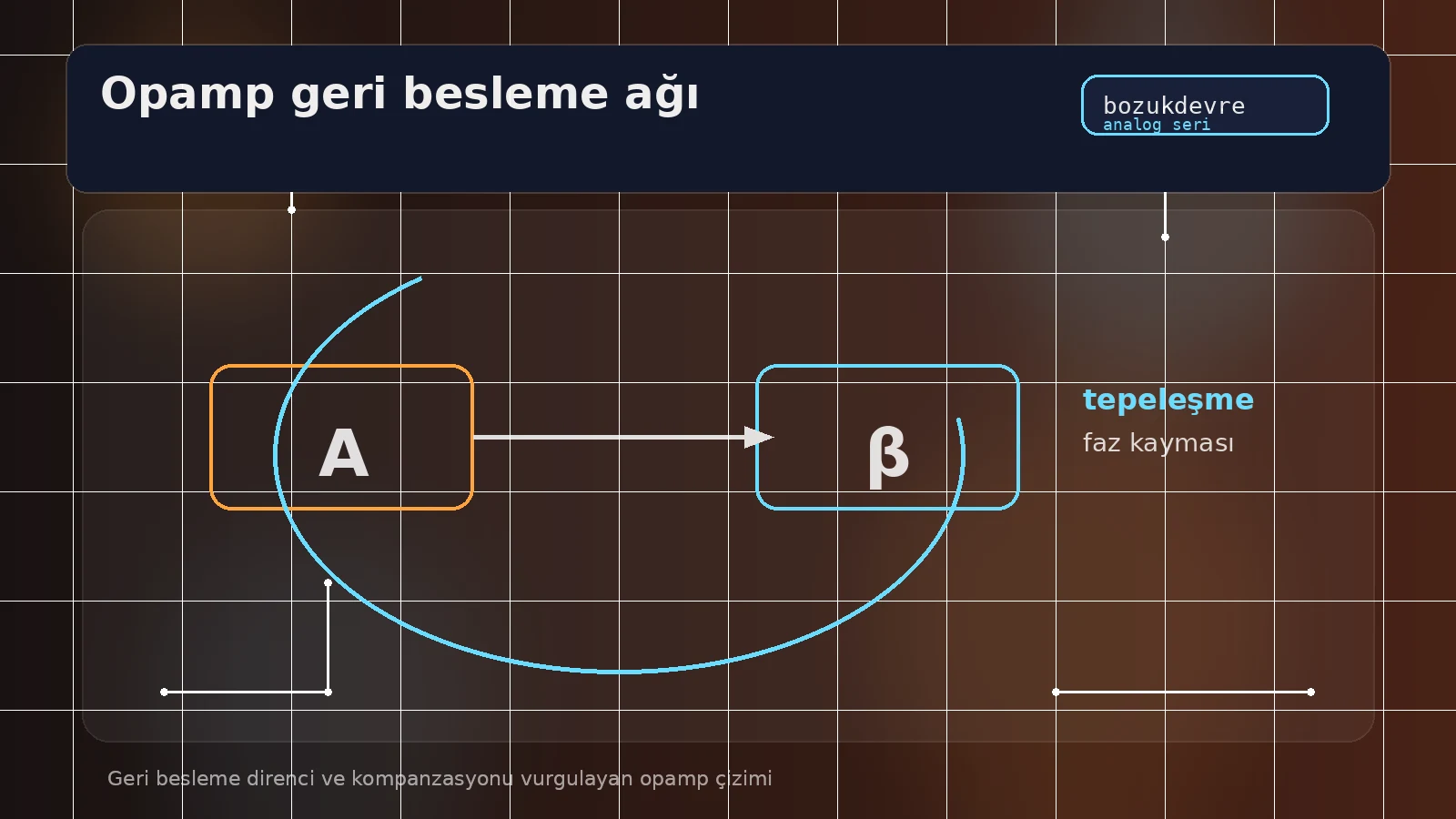

Op-amp iç yapısı tek kutuplu, sonsuz bantlı bir hayal değildir. Frekans yükseldikçe kazanç düşer, faz kaymaları birikir. Geri besleme ağı da buna dışarıdan kendi faz etkisini ekler. Eğer toplam faz koşulları uygunsuz bir bölgede birleşirse, frekans cevabında tepe oluşmaya başlar.
Tepeleşme, sistemin kararlılık sınırına yaklaştığını haber veren ilk uyarılardan biridir. Devre henüz kendi kendine salınıyor olmayabilir ama küçük bir dürtüye gereğinden fazla heyecanlı cevap veriyordur. Kare dalga girişte overshoot ve çınlama görmen de bu yüzden şaşırtıcı değildir.
Özellikle geri besleme direncini büyütmek, parazitik kapasitelere alan açmak ya da op-amp’ın birlik kazanç davranışını hesaba katmamak bu tür sonuçlar doğurabilir.
Kararlılığı sadece teoride bırakmamak gerekir
Kararlılık demek, devrenin girişteki değişime kontrollü ve sönümlü cevap vermesi demektir. Yani çıkış hedefe ulaşırken abartılı salınımlar yapmamalı, sistem kendi iç tartışmasına kapılıp osilatöre dönüşmemelidir. Bu yüzden faz marjı ve kazanç marjı gibi kavramlar tasarımcının görünmez emniyet kemeridir.
Pratik tarafta kompanzasyon kondansatörü, uygun geri besleme ağı ve makul kapalı çevrim kazancı seçimleri kararlılığı iyileştirebilir. Bazen küçücük bir kondansatör, koca devrenin sinir sistemini sakinleştirir.
Ama her kompanzasyon da bedelsiz değildir. Fazla yumuşatılmış sistem hız kaybedebilir. Yani burada hedef sadece salınımı yok etmek değil, yeterince hızlı ve yeterince uslu bir denge kurmaktır.
LM324 gibi pratik op-amp’larda neden daha dikkatli olunmalı?
LM324 gibi yaygın op-amp’lar laboratuvar için çok öğreticidir çünkü ideal model olmadıklarını sana açıkça gösterirler. Çıkış salınım sınırları, slew rate, birlik kazanç davranışı ve yük koşulları sonucu etkiler. Bu nedenle teorik şema birebir doğru olsa bile pratikte küçük farklar görmen çok normaldir.
İyi ölçüm için frekans cevabını ve kare dalga cevabını birlikte izlemek gerekir. Biri genlik ve faz eğilimini, diğeri zaman alanındaki huzursuzlukları ele verir.
Kısacası opamplı yükselteçlerde geri besleme, büyük kazancı kullanılabilir hale getirir. Ama kararlılık ciddiye alınmazsa devre bir anda disiplinli yükselteçten huysuz osilatör adayına dönüşebilir.
Kararlılık testi için ne yapılabilir?
Op-amp devresinde kararlılık yalnızca frekans taramasıyla değil, kare dalga cevabıyla da okunmalıdır. Frekans eğrisindeki küçük bir tepe, zaman alanında belirgin bir overshoot olarak ortaya çıkabilir. İki dünyayı birlikte okumak, devreyi gerçekten anlamanın en kısa yoludur.
Ayrıca kapasitif yükler ve PCB yerleşimi çoğu zaman laboratuvarda gözden kaçar. Simülasyonda sakin duran op-amp, masada uzun kablo veya kötü topraklama yüzünden huysuzlaşabilir. Bu nedenle kararlılık sadece şemada değil, fiziksel uygulamada da tasarlanır.
Mini SSS
Soru: Tepeleşme ile osilasyon aynı şey midir? Cevap: Hayır. Tepeleşme kararlılık sınırına yaklaşmanın uyarısı olabilir; osilasyon ise sistemin kendi kendine sürekli salınmasıdır.
Soru: Küçük bir kompanzasyon kondansatörü ne işe yarar? Cevap: Faz davranışını iyileştirip yüksek frekanstaki aşırı tepkiyi azaltarak devreyi daha sakin hale getirebilir.
Son not
Son not: Op-amp tarafında kararlılık ihmal edilirse devre hesapta doğru, pratikte huysuz olabilir. İyi tasarım çizimde değil, ölçüm masasında doğrulanır.
