Ortak Emitörlü Yükselteç Nedir? Kazanç Mantığını Temiz Temiz Anlayalım

devreci
Yazar

Neden herkes ortak emitörlü kat kuruyor?

Ortak emitörlü yükselteç, elektronik dünyasının fazla gösteriş yapmayan ama iş bitiren elemanıdır. Giriş bazdan verilir, çıkış kollektörden alınır, emitör ise iki tarafın ortak zemini gibi davranır. Bu düzen o kadar işe yarar ki hem temel laboratuvar deneylerinde hem de çok katlı yükselteçlerde karşına tekrar tekrar çıkar.

Sebep basit: makul giriş direnci, tatmin edici gerilim kazancı ve kolay kutuplama. Üstelik birden fazla kat peş peşe bağlanacaksa ortak emitörlü yapı, tasarımcıya eli yüzü düzgün bir başlangıç sunar. Tam bir ‘önce bunu öğren, sonra artistik devrelere geç’ topolojisidir.

Bu katın meşhur bir huyu da faz çevirmesidir. Giriş artarken çıkış düşer, giriş azalırken çıkış yükselir. Yani çıkış sinyali girişe göre 180 derece ters döner. İlk bakışta kafa karıştırır ama aslında yükseltmenin nerede üretildiğini anlamak için harika bir ipucudur.

Ortak emitörlü yükselteç için teknik kapak görseli
Ortak emitörlü yükselteç

Kazanç tam olarak nasıl oluşur?

Baza küçük bir sinyal uygularsın, kollektör akımı bundan daha büyük bir değişim gösterir. RC üzerinde oluşan gerilim salınımı da çıkışta daha büyük görünür. Hikayenin özü budur: küçük giriş, daha iri çıkış. Ama bu büyütme sihirle değil, doğru çalışma noktasıyla gerçekleşir.

RC direnci büyüdükçe çıkıştaki gerilim salınımı artma eğilimindedir; fakat devreyi fazla açgözlü kurarsan kolektör gerilimini daraltır, lineer bölgeyi bozarsın. RE ise başka bir rol üstlenir: kazancı biraz aşağı çeker ama devreyi sakinleştirir. Sıcaklık değişimlerine karşı daha dayanıklı hale getirir, çalışma noktasını yerinde tutar.

CE kondansatörü burada küçük bir hile yapar. Doğru akım için RE kalsın, ama AC işaret için etkisi azalsın ister. Böylece kararlılığı çöpe atmadan kazanç bir miktar toparlanır. Ortak emitörlü katın güzelliği biraz da buradadır: dirençle disiplin, kondansatörle çeviklik arasında pazarlık yapar.

C1, C2 ve CE boşuna mı var sanıyordun?

C1 giriş bağlama kondansatörüdür. Kaynak tarafındaki doğru akımı devreye sokmadan AC sinyali içeri taşır. C2 de benzer şekilde çıkışı yüke aktarırken DC seviyeleri birbirine karıştırmaz. Bu iki kondansatör olmasa, bir katın çalışma noktası diğer katın veya kaynağın elektrik karakterine teslim olurdu.

CE ise emitör direncini AC açısından köprüler. Bu da orta frekansta kazancı yükseltir. Fakat kondansatör küçük seçilirse düşük frekanslarda tam köprüleme yapamaz; işte o zaman frekans tepkisinde aşağı tarafta bükülme başlar. Devre sana nazikçe şunu söyler: ‘Ben her frekansta aynı kişi değilim.’

Bu yüzden ortak emitörlü kat okumak, tek tek eleman ezberlemekten ibaret değildir. Hangi elemanın DC kararlılığı tuttuğunu, hangisinin AC kazancı şekillendirdiğini ve hangisinin frekans sınırlarını belirlediğini görmek gerekir.

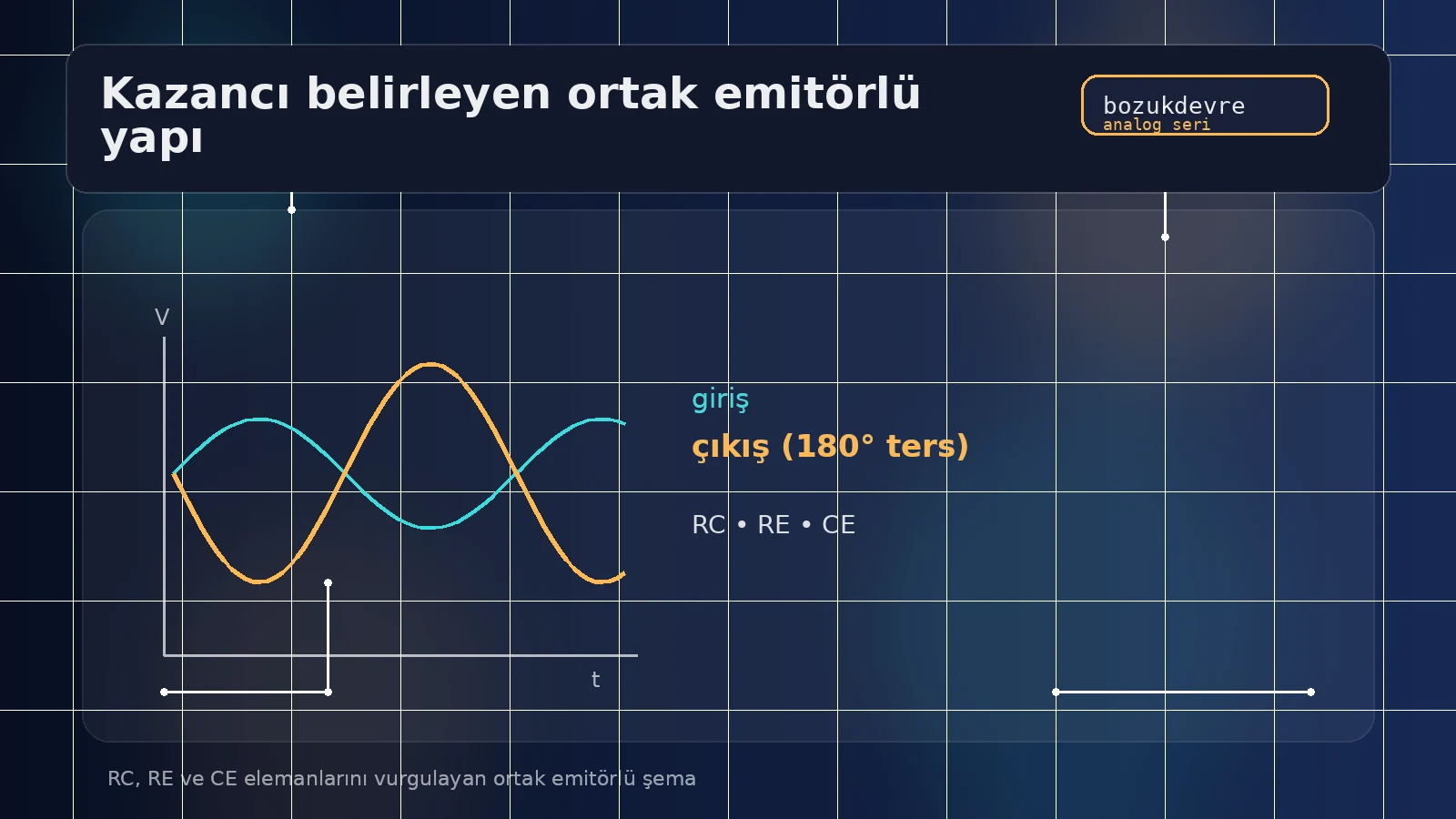

RC, RE ve CE elemanlarını vurgulayan ortak emitörlü şema
Kazancı belirleyen ortak emitörlü yapı

Pratikte neye dikkat edilir?

İyi bir ortak emitörlü yükselteç için önce Q noktası doğru yerde olmalıdır. Kollektör gerilimi beslemenin bir ucuna yapışmışsa veya emitör akımı zayıf kalmışsa, gelen sinyali büyütmek yerine budarsın. Sonra giriş genliği abartılmamalı; yoksa lineer yükseltme yerine distorsiyon izlersin.

Ölçüm alırken yalnızca kazanç rakamına bakmak da yetmez. Giriş ve çıkışın şekli temiz mi, faz tersliği beklenen gibi mi, yük bağlanınca kazanç ne kadar değişiyor; bunlar ortak emitörlü katın gerçek karakteridir.

Kısacası ortak emitörlü yükselteç, transistörlü tasarımın giriş kapısıdır. Onu iyi okuyan biri, daha karmaşık katlara geçtiğinde sadece devre çizmez; devrenin neyi neden yaptığını da görür.

Tasarım yaparken nerede hata yapılıyor?

Ortak emitörlü kat kuranların en yaygın yanlışı, sadece büyük kazanç isteyip çalışma noktasını ihmal etmektir. RC’yi büyütmek, RE’yi küçültmek ya da CE’yi her derde deva sanmak kısa vadede hoş görünür; fakat kolektör gerilimi daralırsa, giriş sinyaline baş boşluğu kalmaz. Güzel görünen kazanç rakamı pratikte kırpılmış çıkışa dönüşür.

İkinci hata ise kaynağı ve yükü yok saymaktır. Kağıt üzerindeki kat tek başına yaşamaz; girişte kaynak direnci, çıkışta yük direnci vardır. Bunlar hesaba katılmadığında ölçülen kazanç ile hesaplanan kazanç arasında can sıkıcı farklar oluşur. Ortak emitörlü yükseltecin hakkını vermek için çevresini de devrenin parçası kabul etmek gerekir.

Giriş ve çıkış arasındaki faz tersliğini gösteren sinyal grafiği
180 derece faz tersliği

Mini SSS

Soru: Ortak emitörlü kat neden çıkışı ters fazlı verir? Cevap: Giriş arttığında kolektör akımı artar, RC üzerindeki düşüm büyür ve kolektör gerilimi azalır. Bu yüzden çıkış, girişe göre 180 derece terslenmiş görünür.

Soru: CE kondansatörü olmasa devre çalışmaz mı? Cevap: Çalışır, fakat AC açısından emitör dejenerasyonu arttığı için kazanç düşer. Buna karşılık kararlılık ve doğrusal davranış bazı durumlarda iyileşebilir.

Son not

Son not: Ortak emitörlü katı anlamak, transistörlü elektroniğin dil bilgisini öğrenmek gibidir. Cümleler değişir ama özne-yüklem ilişkisi hep burada kurulur.
