Transistörlü Yükselteçlerde Geri Besleme Türleri ve Bant Genişliği Etkisi
Açık Çevrim Cesur, Kapalı Çevrim Daha Akıllıdır
Transistörlü yükselteç tasarlarken karşımıza çıkan en büyük sorulardan biri şudur: “Kazancı azaltacak bir devreyi neden kuralım?” İlk bakışta mantıksız gelse de mesele sadece kazancın büyüklüğü değil, bu kazancın ne kadar öngörülebilir ve kararlı olduğudur.
Geri beslemesiz (açık çevrim) bir kat, eleman toleranslarına ve sıcaklık değişimlerine karşı oldukça hassastır. Transistörün hFE değeri değiştiğinde veya çalışma noktası kaydığında sonuçlar hemen bozulur. Negatif geri besleme eklediğinizde ise devre biraz “alçak gönüllü” olur ancak karşılığında çok daha tutarlı davranır.
Pratik tasarım dünyasında kural nettir: Kontrolsüz en yüksek kazanç yerine, her koşulda çalışabilen güvenilir kazanç tercih edilir. Sizce bir devrede hız mı daha önemlidir yoksa kararlılık mı?
Geri Besleme Türleri: Seri mi, Paralel mi?

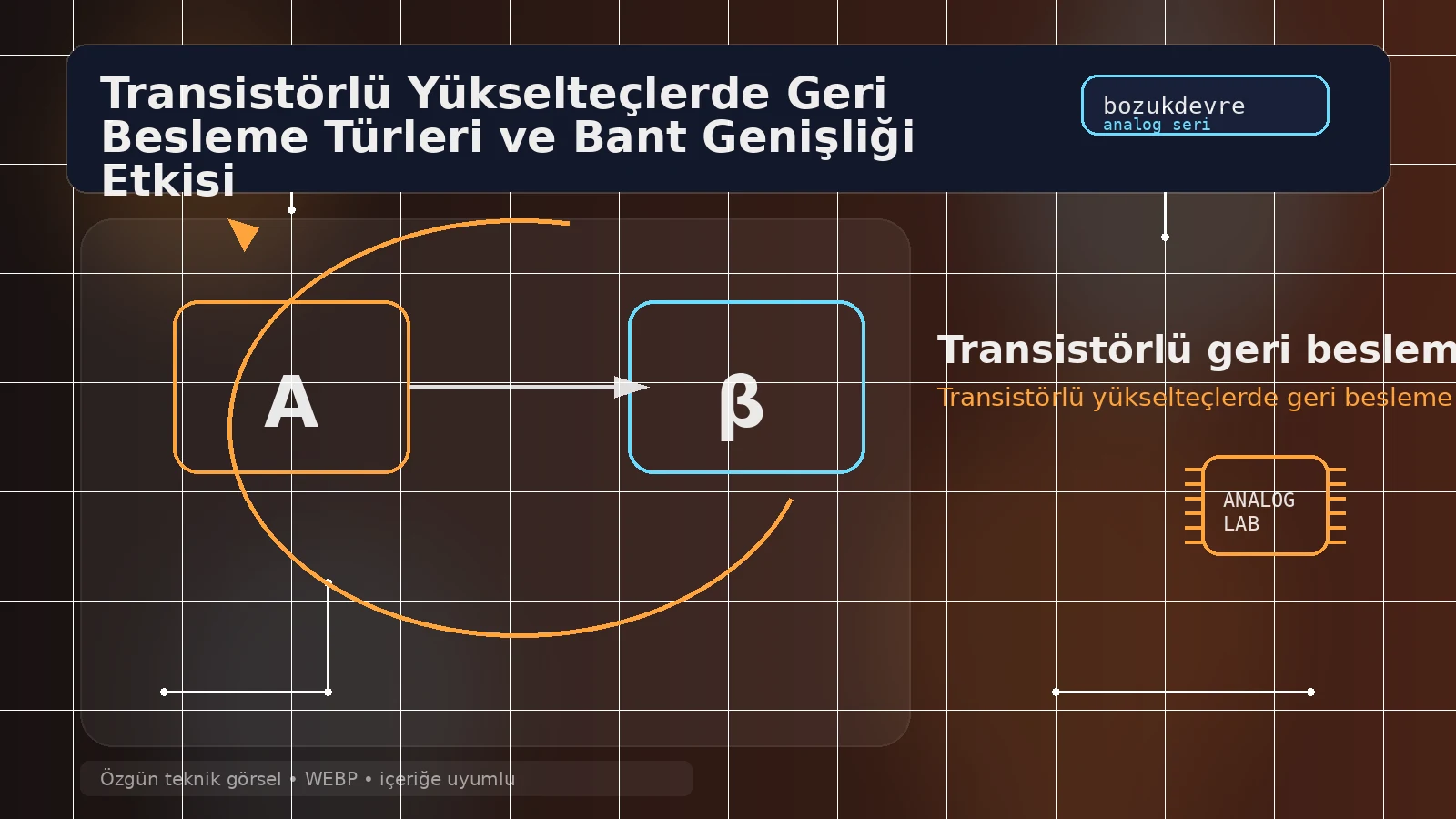

Geri besleme türleri, çıkıştan hangi sinyalin örneklendiğine ve bu sinyalin girişe nasıl uygulandığına göre sınıflandırılır. Bu teknikler sadece kazancı değil, devrenin giriş ve çıkış empedanslarını da kökten değiştirir.

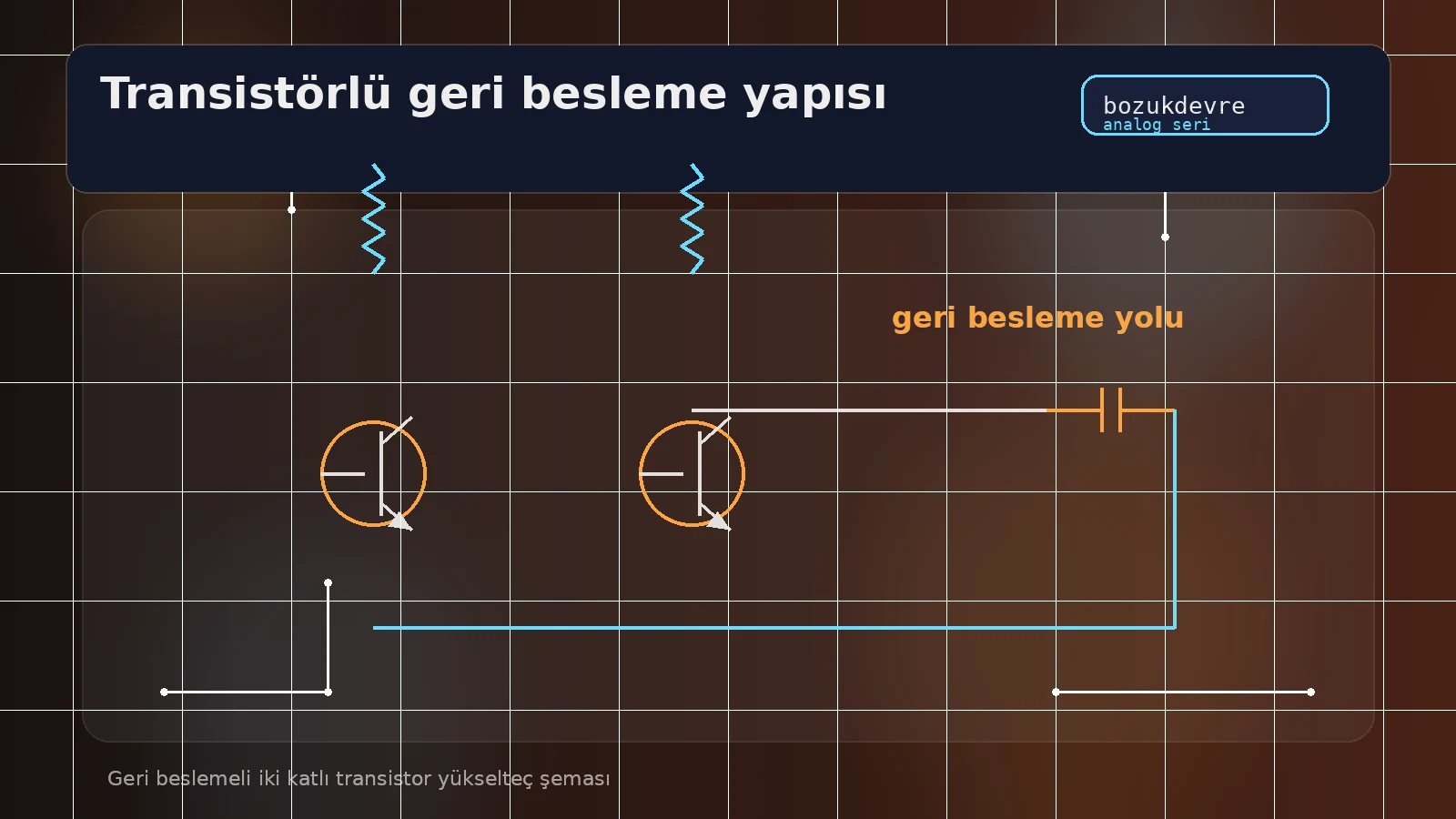

Gerilim ve Akım Geri Beslemesi
Gerilim geri beslemesi genellikle çıkış voltajını stabilize ederken, akım geri beslemesi çıkış akımını kontrol altında tutar. Örneğin, seri gerilim geri beslemesi giriş direncini yükseltip çıkış direncini düşürme eğilimindedir. Bu durum, kaynağı daha az yüklemek ve yükü daha güçlü sürmek istediğimiz uygulamalarda kritik önem taşır.
Geri besleme ağının seçimi, devrenizin dış dünyayla (kaynak ve yük) nasıl bir ilişki kuracağını belirler. Tasarımınızda empedans uyumu sağlamak için hangi geri besleme türünü tercih ediyorsunuz?
İlginizi çekebilir: Geri besleme fikrinin temelini ve matematiksel modelini buradan inceleyebilirsiniz.
Bant Genişliği Neden Genişler?

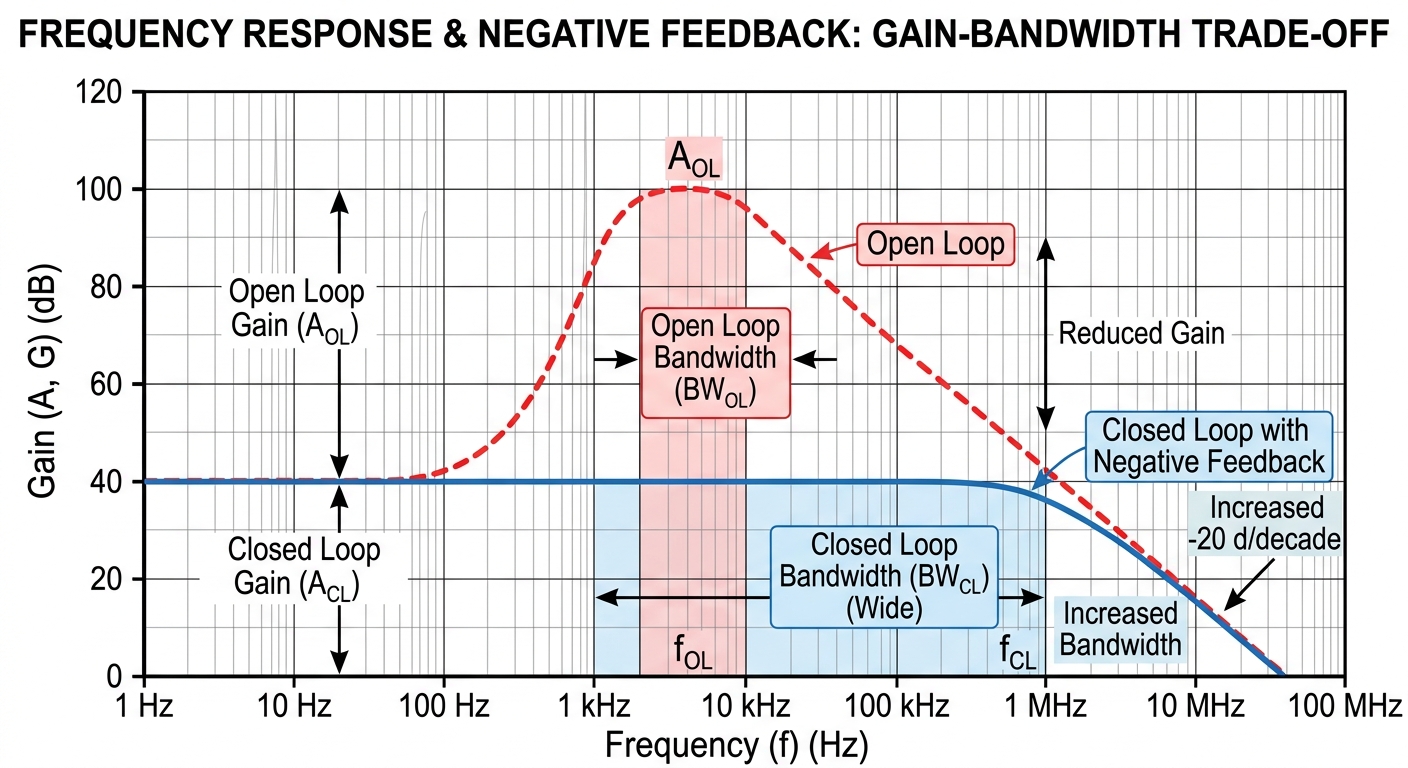

Negatif geri beslemenin en sevilen avantajlarından biri, orta frekans kazancını düşürürken bant genişliğini (bandwidth) artırmasıdır. Teknik bir ifadeyle; kazançtan feragat ederek devrenin daha geniş bir frekans aralığında çalışmasını sağlarız.
Devre fiziği açısından, transistörlerin iç kapasiteleri ve Miller etkisi yüksek frekanslarda doğal sınırlar oluşturur. Geri besleme, bu sınırların etkisini öteler ve frekans eğrisini daha düz (flat) hale getirir. Yani tepe noktası biraz alçalır ancak çalışma alanı belirgin şekilde genişler.
Ancak dikkat edilmelidir; faz kaymaları aşırı büyürse, sistemi sakinleştirmek için kurulan bu düzenek yüksek frekanslarda kararsızlığa yol açabilir. Genişleme her zaman “masum” değildir; mutlaka kararlılık analizleri ile desteklenmelidir.
Laboratuvar Gözlemleri ve Karakter Analizi

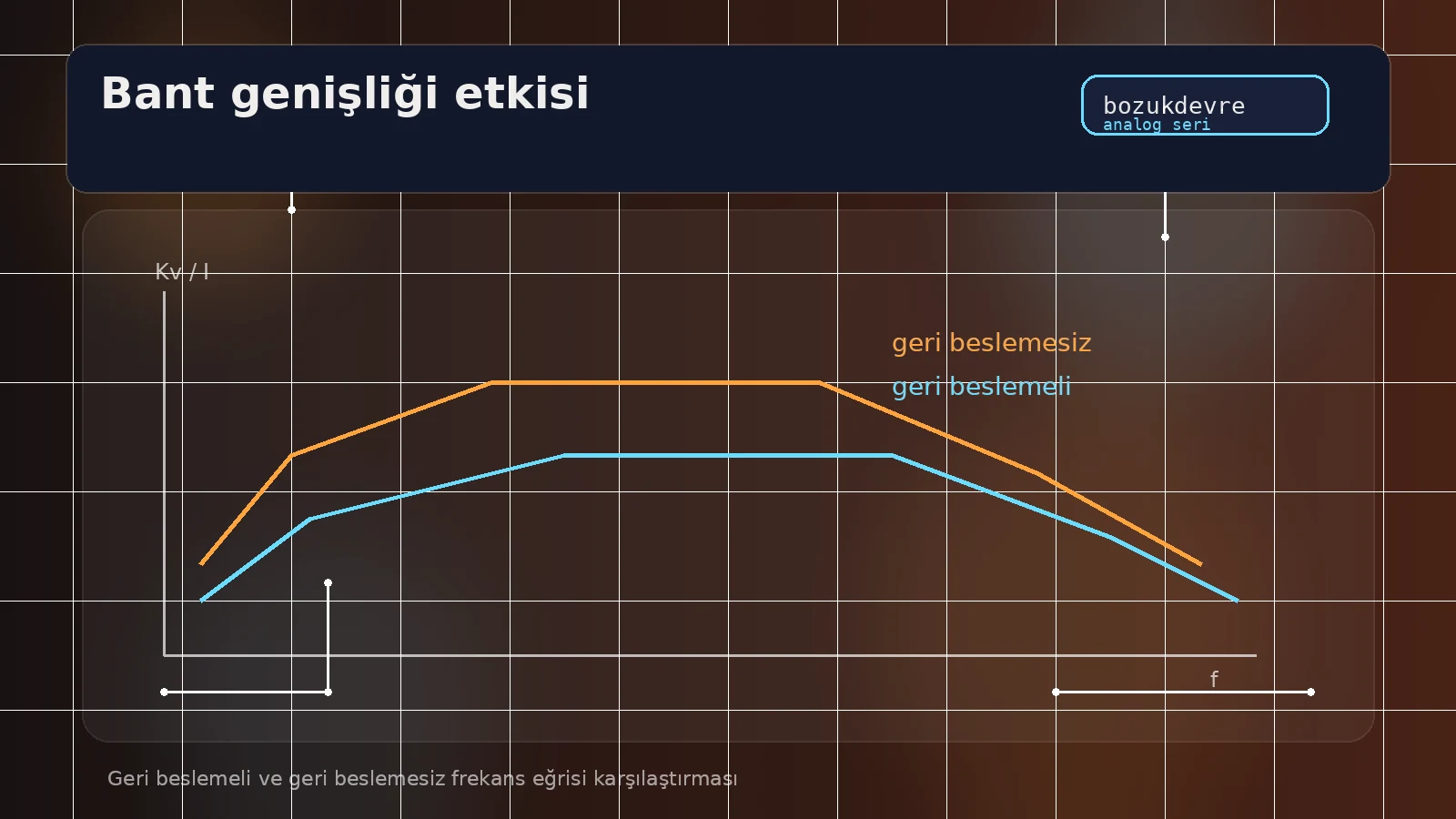

Aynı devreyi geri beslemeli ve geri beslemesiz olarak ölçmek, analog elektroniğin en öğretici deneylerinden biridir. Ölçümlerde orta frekans kazancının düştüğünü, ancak alt ve üst kesim frekanslarının birbirinden uzaklaştığını net bir şekilde görebilirsiniz.

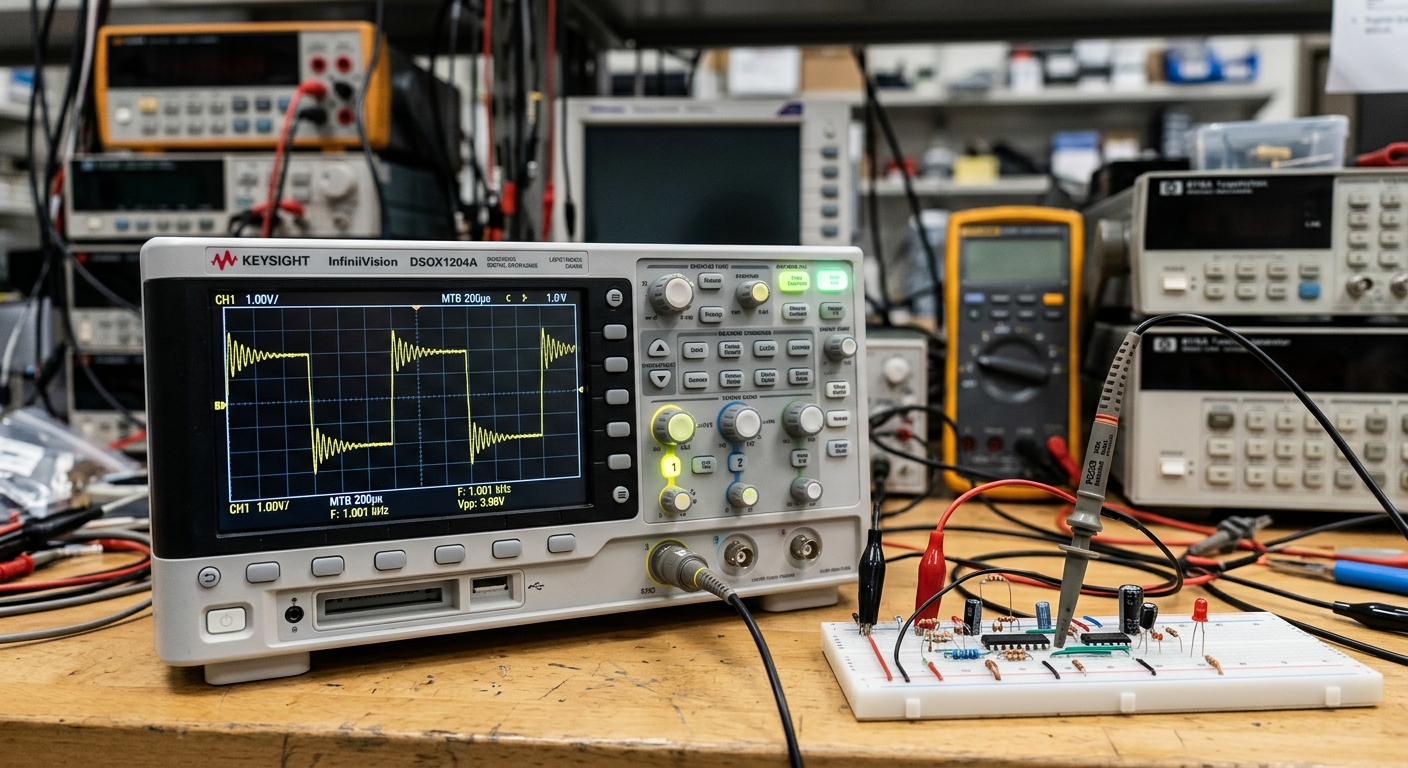

Eğer tasarımda hatalı eleman seçimi veya hesaba katılmayan parazitik kapasiteler varsa, frekans eğrisinde beklenmedik tepecikler oluşabilir. Özellikle kare dalga testinde kenarlarda görülen “çınlamalar” (ringing), devrenin kararsızlık sınırında olduğunu gösterir.
Kısacası, transistörlü yükselteçlerde geri besleme uygulamak, ham gücü olgun ve güvenilir bir performansa dönüştürme sanatıdır. İyi bir tasarımcı, kazanç ve bant genişliği arasındaki o ince dengeyi kurabilen kişidir.
Daha fazla bilgi için: BJT frekans tepkisi ve kesim frekansları hakkında detaylı rehberimize göz atın.
Sıkça Sorulan Sorular (SSS)
Geri besleme bant genişliğini tam olarak nasıl etkiler?
Negatif geri besleme, sistemin toplam kazancını düşürürken üst kesim frekansını yukarı, alt kesim frekansını ise aşağı çeker. Bu da toplamda daha geniş bir çalışma aralığı sağlar.
Miller etkisi neden bir engeldir?
Miller etkisi, baz-kollektör arasındaki küçük kapasitansı girişte çok daha büyükmüş gibi hissettirir. Bu durum, özellikle yüksek frekanslı sinyallerin yükseltilmesini zorlaştırır.
Hangi geri besleme türü giriş empedansını artırır?
Seri girişli geri besleme türleri (örneğin seri-gerilim geri beslemesi), yükseltecin giriş direncini artıran bir etkiye sahiptir.
Transistörlü katlarda geri besleme, kontrolsüz kazancı profesyonel bir kararlılığa dönüştürmenin en etkili yoludur. Analog tasarımın bu temel prensibini kavramak, daha karmaşık sistemleri anlamak için kritik bir basamaktır.
Siz kendi projelerinizde hangi geri besleme topolojisini daha sık kullanıyorsunuz? Deneyimlerinizi ve sorularınızı yorumlarda bizimle paylaşmayı unutmayın!
