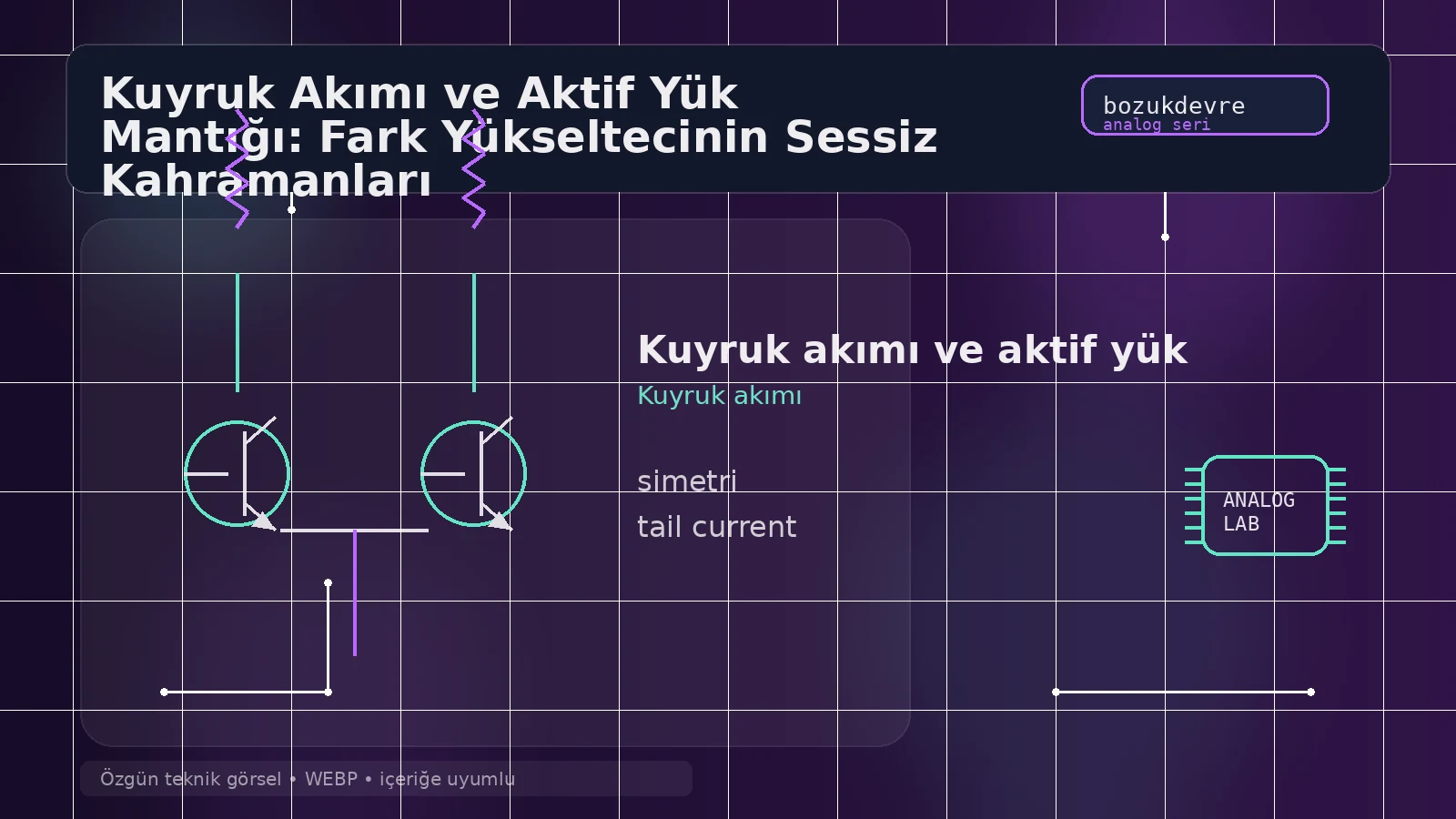

Kuyruk Akımı ve Aktif Yük Mantığı: Fark Yükseltecinin Sessiz Kahramanları
Kuyruk akımı olmadan simetri lafta kalır

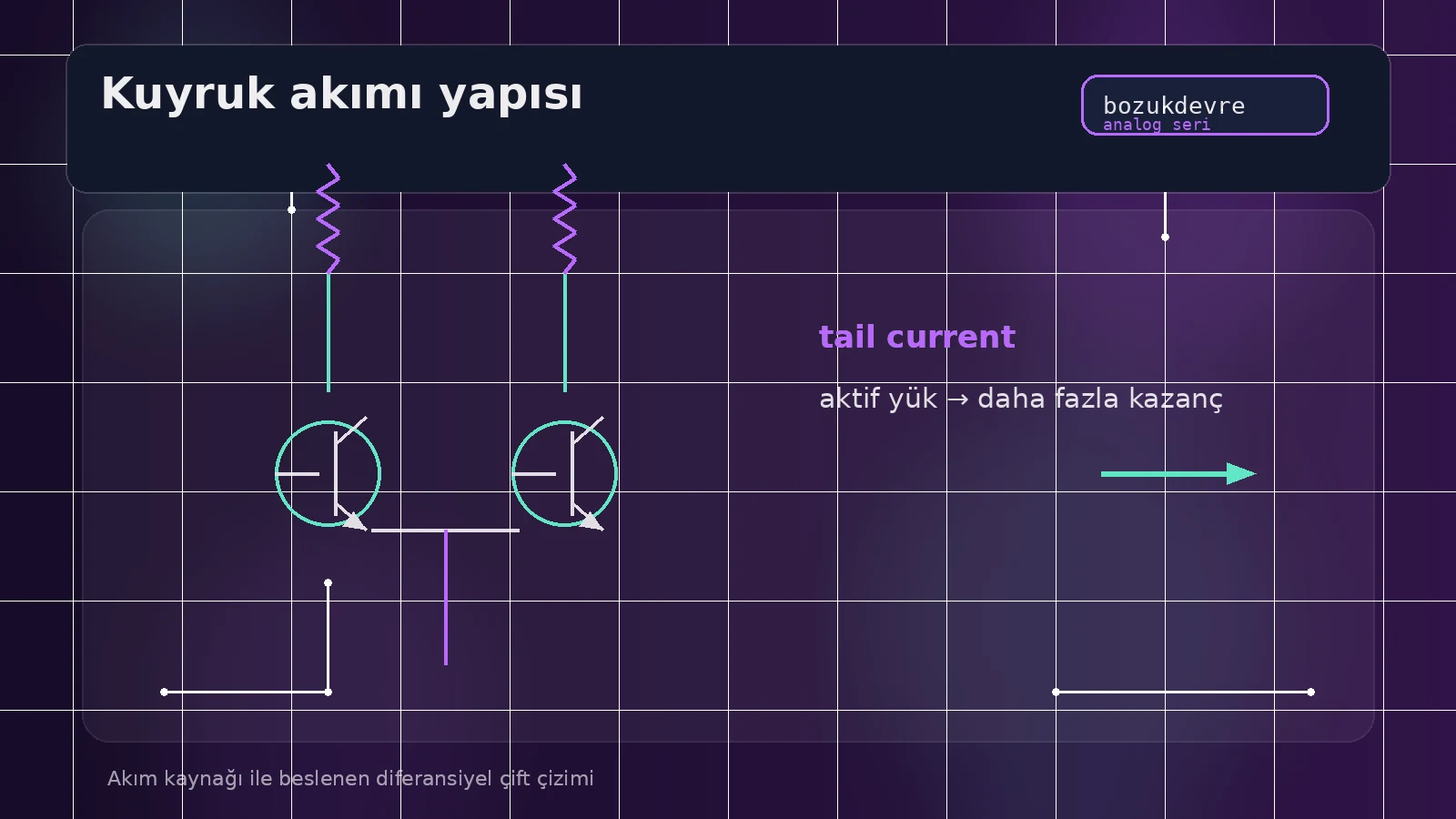

Kuyruk akımı, fark yükseltecinin iki kolunu alttan besleyen sabit akım fikridir. Girişler arasında fark yokken bu akım iki transistör arasında yaklaşık eşit bölünür. Bir giriş diğerine göre yükseldiğinde akım paylaşımı bozulur ve işte büyütülen fark böyle ortaya çıkar.
Bu akımın kararlı olması çok önemlidir. Çünkü kuyruk akımı sallanıyorsa iki kolun dengesi de oynar. Devre, giriş farkını büyütmek yerine kendi iç huzursuzluğunu da çıkışa taşır. Yani sabit akım burada lüks değil, karakter eğitmenidir.
Basit dirençle kurulan kuyruk yapıları iş görür ama besleme değişimi ve sıcaklık etkilerine daha açıktır. Akım kaynağı kullanıldığında ise devrenin omurgası belirgin biçimde sertleşir.
Aktif yük neden dirençten daha zeki davranır?
Aktif yük mantığı, yüksek değerli bir direnci fiziksel olarak büyütmeden devrede yüksek çıkış direnci etkisi oluşturmaktır. Akım kaynağı ya da akım aynası gibi yapılar bu yüzden analog tümdevrelerde sevilir. Az yer kaplar, düşük beslemede iyi kazanç üretir ve diferansiyel katların verimini artırır.

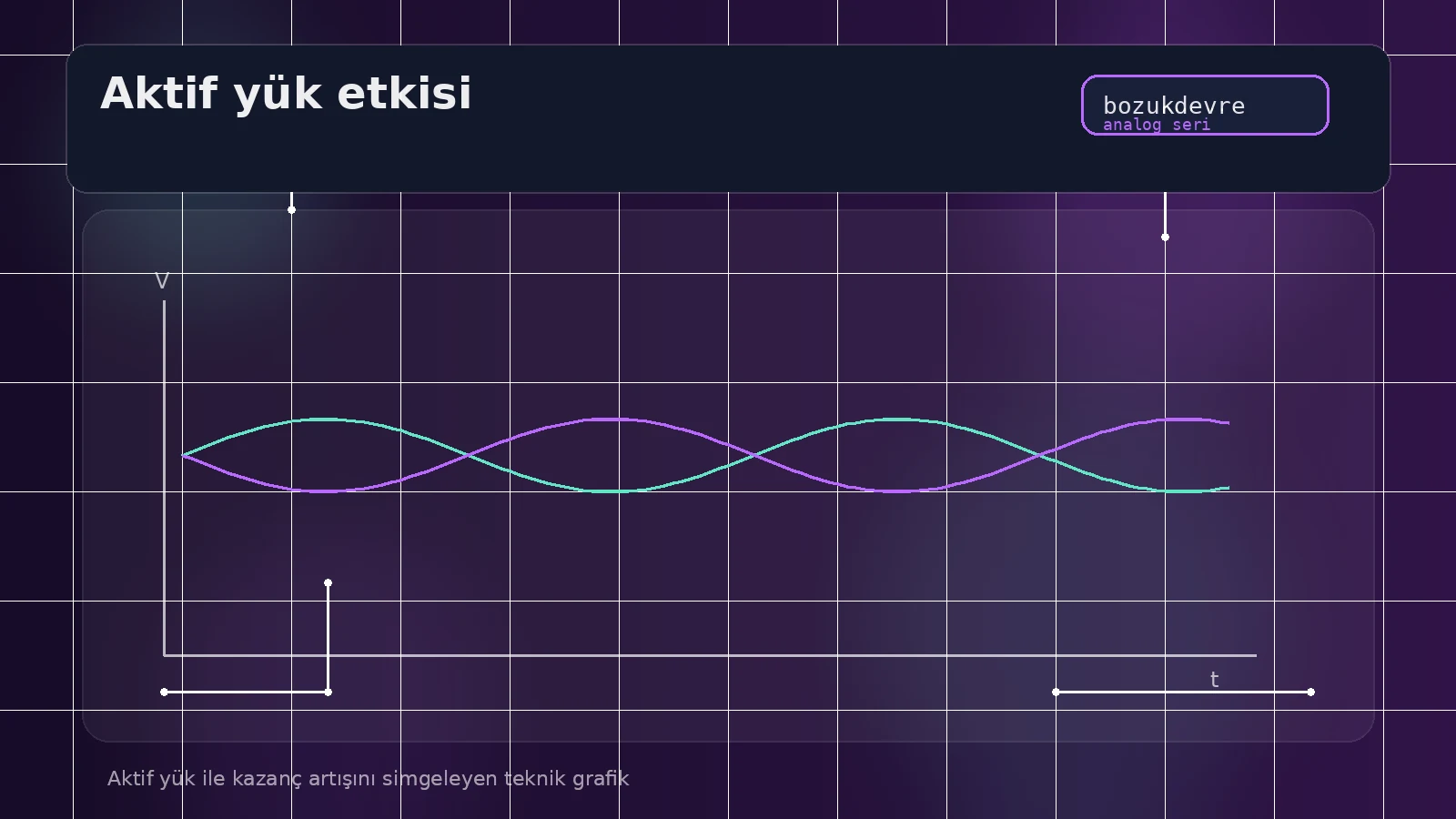

Fark yükseltecinde aktif yük kullanıldığında küçük akım değişimleri daha büyük gerilim salınımlarına dönüşebilir. Bu da kazancı yükseltir. Üstelik entegre tasarımda megaohmlar seviyesinde dirençleri alana gömmek yerine akıllı akım yapıları kullanmak çok daha mantıklıdır.
Kısacası aktif yük, 'aynı işi daha sofistike yapalım' fikrinin analog devredeki karşılığıdır.
Kuyruk akımı CMRR ve kazancı nasıl etkiler?
Kuyruk akımı ne kadar ideal davranırsa ortak mod sinyallerine karşı direnç o kadar artar. Çünkü iki kolun toplam akımı daha sabit kalır ve ortak mod değişimlerine karşı yapı daha az taviz verir. Bu durum CMRR’yi iyileştiren temel sebeplerden biridir.
Öte yandan aktif yükler ve iyi ayarlanmış akım kaynakları fark mod kazancını da artırabilir. Yani bir taşla iki kuş vurulur: hem seçicilik hem kazanç tarafında iyileşme görülür. Tabii eleman eşleşmesi ve çalışma noktası hâlâ kritik kalır; sihirli değnek yok.
Bu yüzden diferansiyel yapılarda yalnızca giriş çiftine bakmak eksik okumadır. Aşağıda kuyrukta ne var, yukarıda yük nasıl kurulmuş; esas hikâye biraz da oralarda saklıdır.
Neden analoga meraklı herkes bu fikri öğrenmeli?
Kuyruk akımı fikri, op-amp giriş katlarından akım aynalarına kadar pek çok yerde karşına çıkar. Analog tümdevreleri blok blok anlamanın yolu da buradan geçer. Bir devrede sabit akım üretimi ne kadar iyi çözülmüşse, geri kalan katların işi çoğu zaman kolaylaşır.
Öğrenci tarafında bakarsan da çok değerlidir. Dirençle kurulan kuyruk ile akım kaynağıyla kurulan kuyruk arasındaki farkı görmek, kitabın söylediği cümleleri osiloskopta ete kemiğe büründürür.
Sessiz kahraman denmesi boşuna değil. Kuyruk akımı bağırmaz, ama devrenin düzgün konuşup konuşmayacağını büyük ölçüde o belirler.
Aktif yük fikrini nereye bağlamak gerekir?
Kuyruk akımı ve aktif yük konusu, sadece diferansiyel katı değil bütün analog tasarım mantığını açar. Çünkü burada direnç yerine akım yapıları kullanmanın neden alan, kazanç ve kararlılık avantajı verdiğini görürsün. Bu fikir bir kez oturduğunda op-amp iç yapıları daha okunur hale gelir.
Pratikte ise uyumsuzluk ve baş boşluğu hesabı unutulmamalıdır. Akım kaynağı ideal sanılırsa sonuçlar fazla iyimser çıkar. Gerçek devre, besleme sınırlarını ve transistor baş boşluğunu ciddiye alan tasarımcıyı ödüllendirir.
Mini SSS
Soru: Kuyruk direnci yerine akım kaynağı kullanmak neden avantajlıdır? Cevap: Çünkü daha kararlı akım sağlar, besleme değişimlerine karşı daha az etkilenir ve diferansiyel yapının simetrisini güçlendirir.
Soru: Aktif yük neden entegre tasarımda sevilir? Cevap: Yüksek etkin direnç etkisini büyük fiziksel dirençler kullanmadan sağlayabildiği için alan ve performans açısından avantaj sunar.
Son not
Son not: Kuyruk akımı ve aktif yük mantığı yerli yerine oturduğunda, entegre iç yapılar bir anda korkutucu olmaktan çıkar ve okunabilir bloklara dönüşür.
