Fark Yükselteci Nedir? İki Sinyalin Farkını Büyüten Devreyi Tanıyalım
Fark yükselteci ne yapar da bu kadar kritik olur?
Fark yükselteci, iki girişe gelen sinyallerin farkını büyütür. Cümle kısa ama etkisi büyüktür. Çünkü gerçek dünyada ölçmek istediğin bilgi çoğu zaman iki nokta arasındaki farkta saklıdır; ortak gelen gürültüde değil. İşte bu yapı, faydalı sinyali öne çıkarırken ortak dolaşan parazitleri geride bırakmak için tasarlanır.
Bu yüzden fark yükselteci sadece ders notlarının sevdiği bir devre değildir. Op-amp giriş katlarında, ölçüm devrelerinde, sensör arayüzlerinde ve dengeli sinyal yapılarında temel taşlardan biridir. Elektronikte nezaket bazen 'ikisine de aynı gelen şeyi umursamamak' şeklinde çalışır.

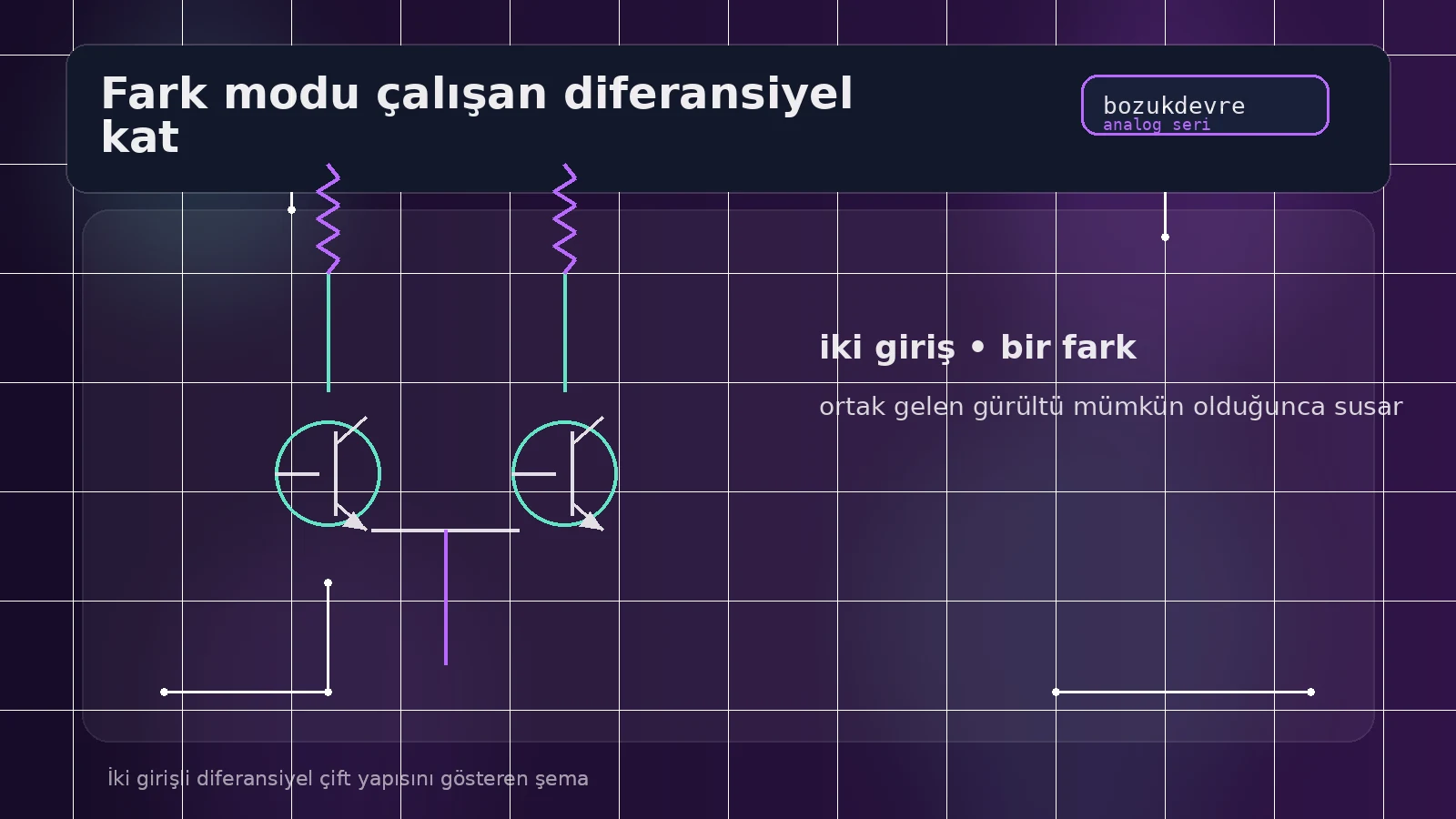

İki giriş, iki kollektör ve ortak bir kuyruk akımıyla kurulan klasik yapı, simetriyi sever. Simetri ne kadar korunursa devre o kadar düzgün konuşur.

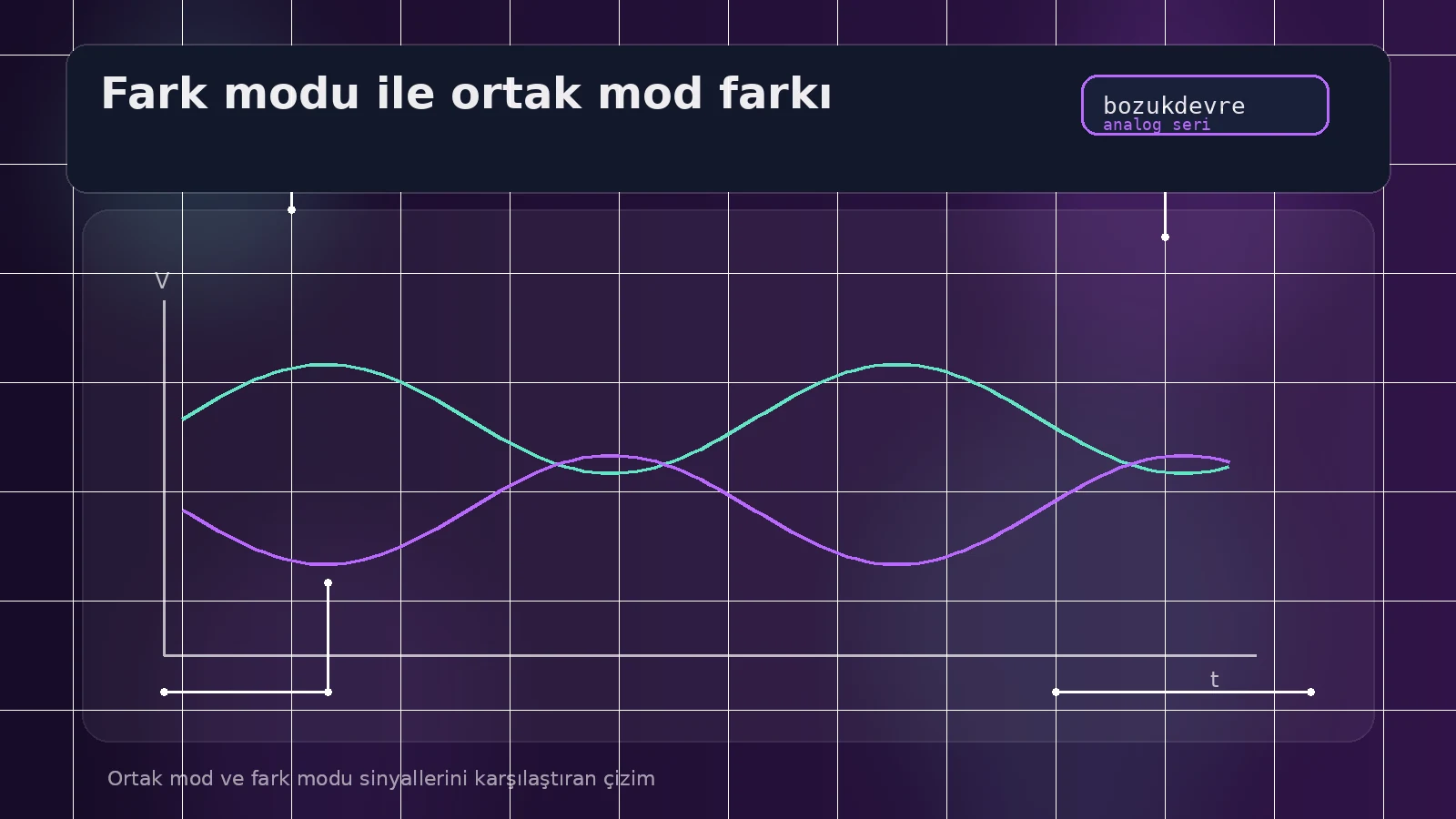

Fark modu ve ortak mod arasındaki ayrım
Bir giriş artarken diğeri azalıyor ya da aralarında belirgin bir fark oluşuyorsa devre buna fark modu olarak bakar. İşte asıl büyütmek istediği şey budur. Buna karşılık iki giriş de birlikte yükselip birlikte düşüyorsa bu ortak mod davranıştır ve ideal fark yükselteci bunu mümkün olduğunca bastırmak ister.
Bu ayrım ölçüm tarafında çok kıymetlidir. Örneğin sensörün iki ucundan alınan küçük bir fark sinyali vardır ama ortamdan gelen 50 Hz uğultu iki hatta da benzer biçimde binmiştir. Fark yükselteci iyi tasarlanmışsa gürültüye omuz silkerek asıl bilgiyi büyütür.
Devrenin kalitesi burada belli olur. Çünkü kağıt üstünde ‘iki sinyalin farkını alıyorum’ demek kolaydır; pratikte ortak modu bastırmak ciddi tasarım disiplinidir.
Kuyruk akımı ve kol kolların dengesi neden önemli?
İki transistörün emetörlerinin ortak bir noktada buluşup bir kuyruk akımı üzerinden beslenmesi, yapının dengesini belirler. Kuyruk akımı ne kadar kararlıysa iki taraf arasındaki paylaşım da o kadar düzenli olur. Girişler eşitse akım iki kola benzer dağılır; fark oluştuğunda akım bir tarafa doğru kaymaya başlar.
Kollektör dirençleri bu akım değişimini gerilim farkına çevirir. İşte çıkışta gördüğün büyütülmüş fark sinyali böyle doğar. Eğer elemanlar uyumsuzsa, dirençler dengesizse veya kuyruk akımı zayıf kararlıysa, devre simetrik güzelliğini kaybeder.
Bu yüzden fark yükselteci tasarlamak biraz teraziyi ayarlamak gibidir. Kollar eşit değilse ölçümün vicdanı kayar.
Neden bu konuyu iyi öğrenmek gerekir?
Fark yükselteci yalnızca tek bir devre başlığı değildir; analog tümdevre mantığına açılan kapıdır. Op-amp’ı anlamak istiyorsan, enstrümantasyon kuvvetlendiricilere göz kırpmak istiyorsan ya da sensör sinyalini gürültüden ayırmak istiyorsan bu yapıdan kaçamazsın.
Üstelik laboratuvarda çok öğreticidir. Girişlerden birine sinyal verip diğerini sabit tuttuğunda başka, ikisine aynı sinyali uyguladığında başka bir davranış görürsün. Devre sana fark modu ve ortak modu teorik tanım olmaktan çıkarıp gösterir.
Kısacası fark yükselteci, 'ben herkese aynı davranmam' diyen akıllı bir yükselteçtir. İyi ki de öyledir.
Fark yükselteci ölçülürken neye bakılır?
Laboratuvarda fark yükselteci kurulduğunda ilk iş, iki giriş eşitken akım ve gerilimlerin simetrisine bakmaktır. Kağıt üstünde küçük görünen dengesizlikler, ölçümde belirgin ofset ve ortak mod sızıntısı olarak karşına çıkabilir. Bu nedenle direnç eşleşmesi ve transistor benzerliği kıymetlidir.
Sonra fark modu ve ortak mod ayrı ayrı denenir. Bir girişe sinyal verip diğerini sabitlemek başka, ikisine aynı sinyali uygulamak başkadır. İşte bu iki deney, fark yükseltecinin niye akıllı bir yapı olduğunu bir anda görünür hale getirir.
Mini SSS
Soru: Fark yükselteci neden op-amp için temel sayılır? Cevap: Çünkü op-amp giriş katı çoğu zaman diferansiyel mantıkla çalışır; iki giriş arasındaki farkı büyütür, ortak gelen etkileri bastırmaya çalışır.
Soru: İki giriş tamamen eşitse çıkış sıfır mı olur? Cevap: İdeal durumda yaklaşır, fakat gerçek devrede eşleşme hataları ve ofsetler yüzünden küçük bir çıkış farkı görülebilir.
Son not
Son not: Fark yükselteci bir devreden fazlasıdır; gürültülü dünyada yalnızca farkı önemsemeyi öğreten bir analog düşünme biçimidir.
