CMRR Nedir? Ortak Modu Susturup Faydalı Sinyali Büyütmenin Yolu
CMRR aslında bir devrenin terbiyesi gibidir
CMRR nedir diye sorulduğunda çoğu yerde 'ortak mod reddetme oranı' cevabı verilir ve konu kapanır. Oysa asıl mesele şudur: devre iki girişe birlikte binen istenmeyen sinyali ne kadar iyi görmezden gelebiliyor? CMRR bu görmezden gelme kabiliyetinin rakama dökülmüş halidir.

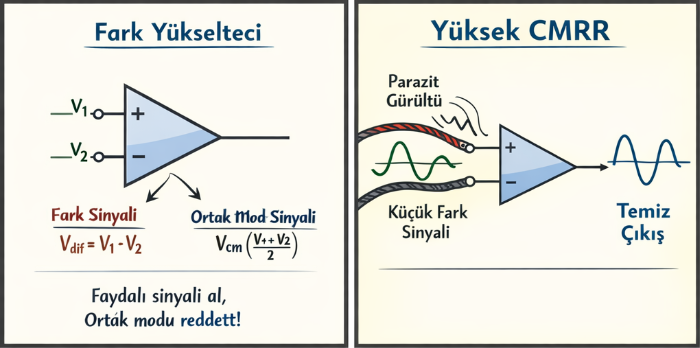

Fark yükselteçleri ve op-amp giriş katları için bu oran çok değerlidir. Çünkü gerçek hayatta kablolar parazit toplar, toprak referansları oynar, elektromanyetik uğultular devreye sinsice sızar. Bu istenmeyen sinyaller iki girişe de benzer biçimde bindiğinde ortak mod oluşur.
Yüksek CMRR demek, devrenin 'tamam, gürültüyü duydum ama asıl mesele o değil' diyebilmesi demektir.

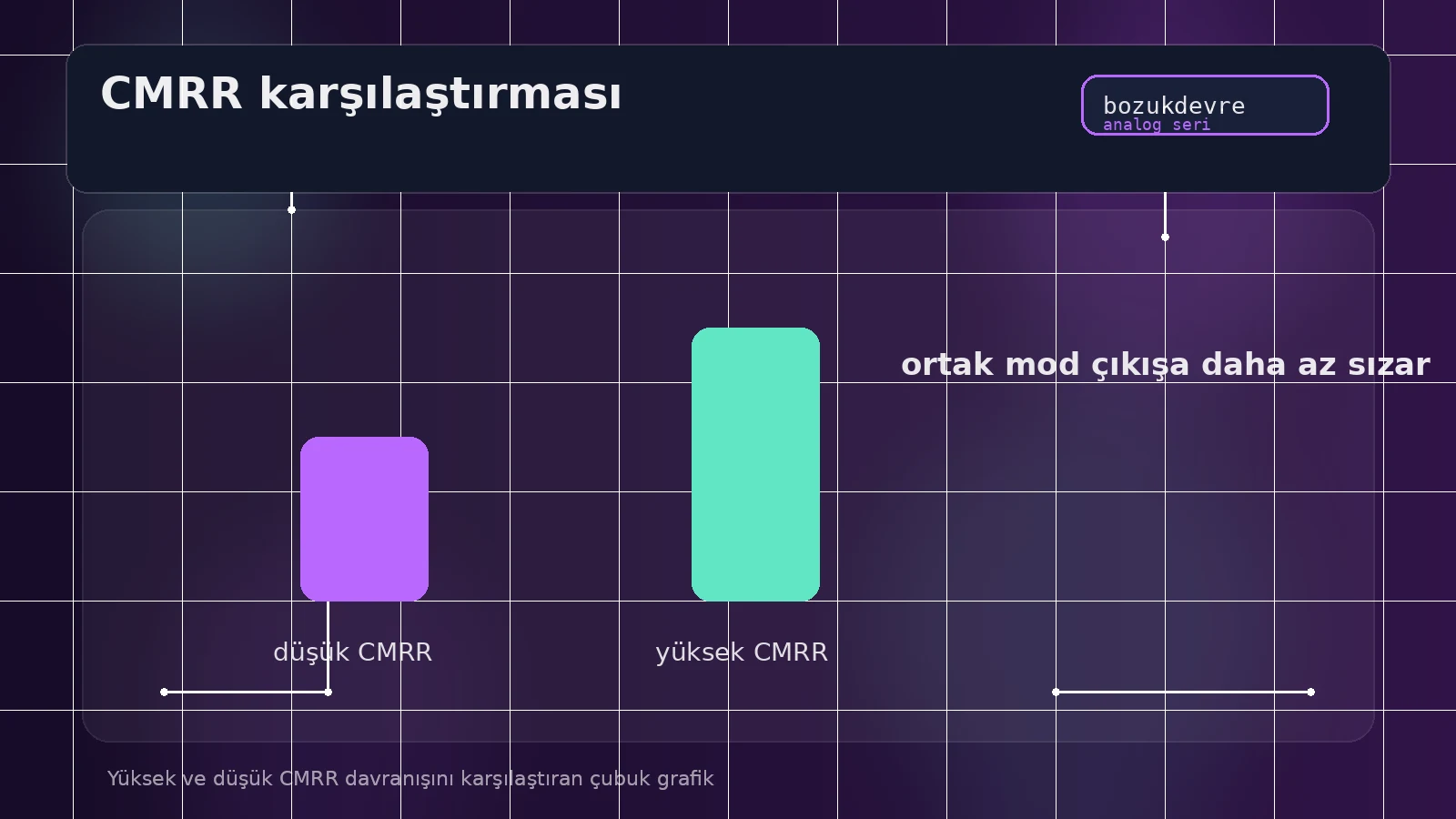

Yüksek ve düşük CMRR pratikte ne değiştirir?
Yüksek CMRR’li bir yapı, özellikle küçük fark sinyallerini ölçerken büyük avantaj sağlar. Sensör çıkışın milivolt seviyesindedir ama her iki hatta da ortak bir gürültü dolaşıyordur. CMRR iyiyse gürültü bastırılır, faydalı bilgi öne çıkar. Düşükse ikisi birbirine karışır, ölçüm bulanır.
Bu yüzden tıbbi ölçümlerde, enstrümantasyon devrelerinde, diferansiyel sinyal iletiminde ve hassas analog arayüzlerde CMRR kağıt üstü süsü değildir. Sinyalin kaderine doğrudan etki eder.
Düşük CMRR’li bir devre bazen ilk bakışta çalışıyor gibi görünür. Ama çevre koşulları bozulduğunda, kablo uzadığında ya da şase düzeni biraz sarsıldığında maskesi düşer. Faydalı sinyali büyüteceğine gürültüyü de yanında taşımaya başlar.
CMRR neden sonsuz olmuyor?

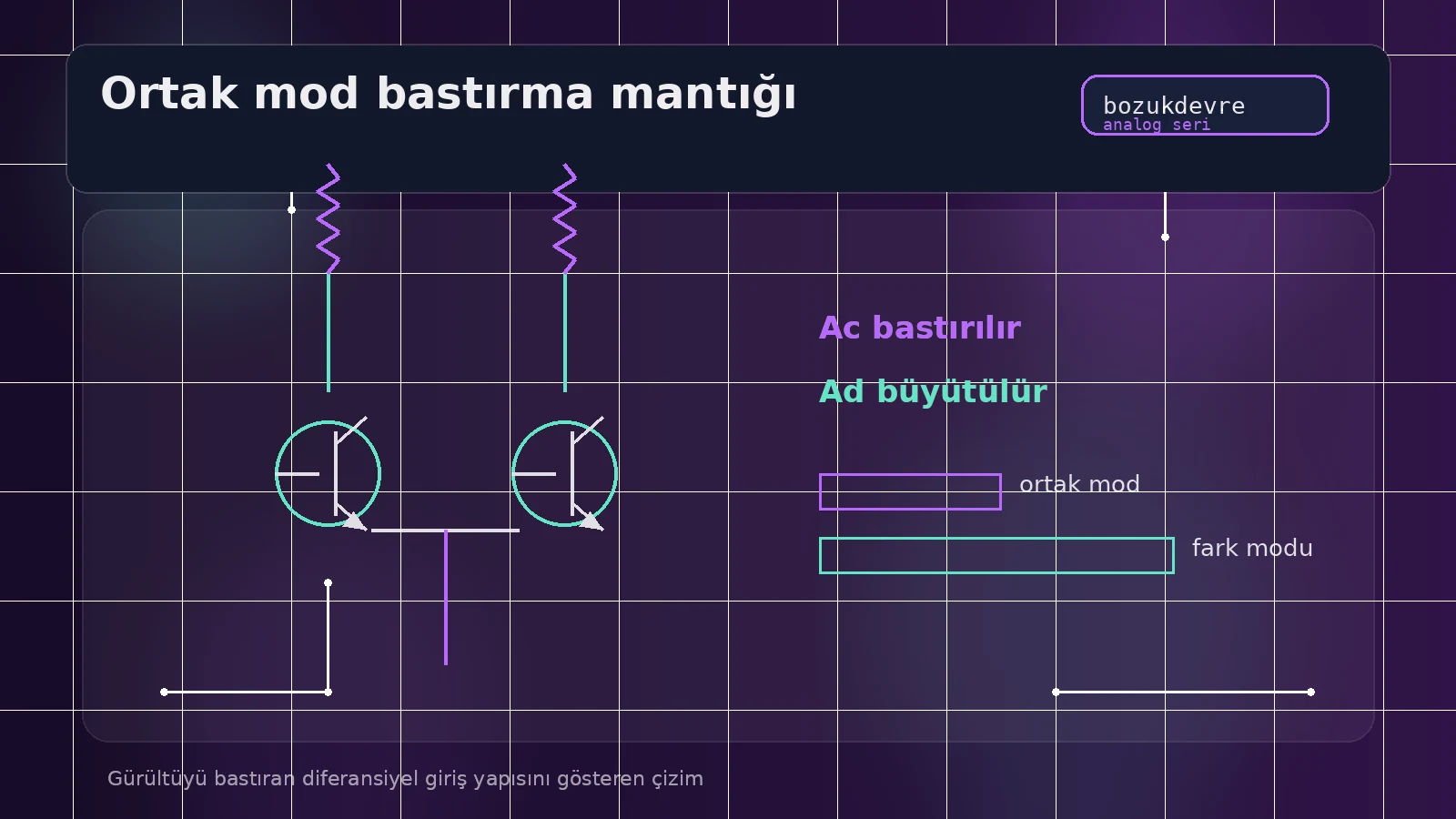

İdeal fark yükseltecinde ortak mod kazancı sıfır, fark kazancı ise sonlu ve belirgindir. Gerçek devredeyse transistor uyumsuzlukları, direnç toleransları, kuyruk akımındaki sapmalar ve yerleşim hataları yüzünden ortak mod tamamen yok olmaz. Devre matematikteki kadar kusursuz değildir; biraz atölye tozu taşır.
İşte CMRR bu kusursuzluktan sapmanın ölçüsüdür. Fark kazancı ortak mod kazancına göre ne kadar büyükse, devrenin seçiciliği o kadar iyidir. Yani istediğini büyütüp istemediğini dışarıda bırakma becerisi yükselir.
Pratikte aynı topoloji, daha iyi eşlenmiş elemanlarla ve daha kararlı bir kuyruk akımıyla daha yüksek CMRR verebilir. Bazen mucize değil, sadece simetri gerekir.
Tasarımcı bu kavramı nasıl kullanır?
Ölçüm devresi kuruyorsan sadece kazanç peşinde koşmak yanıltıcıdır. Kazancın yanında CMRR’ye de bakman gerekir. Aksi halde çok küçük bir fark sinyalini büyüttüğünü sanırken ortak mod gürültüyü de salonun ortasına taşıyabilirsin.

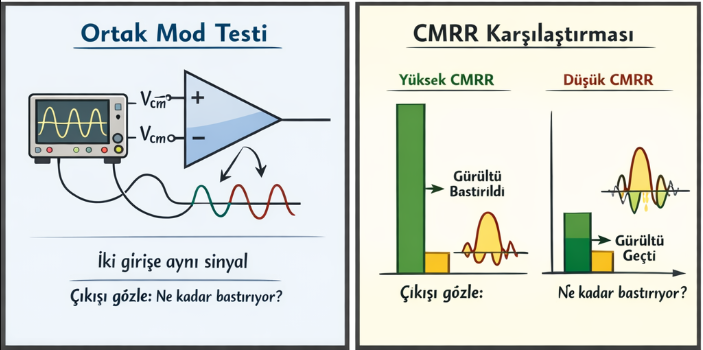

Laboratuvar çalışmasında iki girişe aynı işareti verip çıkışın ne kadar kıpırdadığına bakmak bu yüzden öğreticidir. Devre ideal değilse, ortak modun çıkışta bıraktığı izin izini görürsün.
Kısacası CMRR, fark yükseltecinin estetik değil ahlak puanıdır. Gürültüye ne kadar mesafe koyduğunu söyler.
CMRR tek başına yeterli mi?
Yüksek CMRR çok değerlidir ama tek başına bütün kaliteyi anlatmaz. Fark kazancı düşükse veya çıkış ofseti büyükse, ortak modu iyi bastıran bir yapı yine de uygulamada yetersiz kalabilir. Yani CMRR güçlü bir kriterdir ama tek kriter değildir.

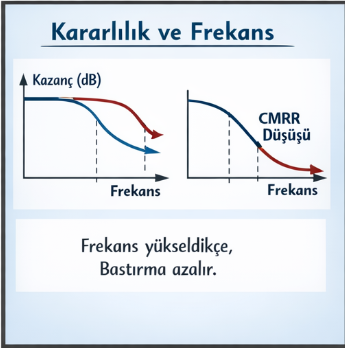

Ayrıca CMRR’nin frekansla değişebileceğini unutmamak gerekir. Düşük frekansta iyi görünen bastırma, frekans yükseldikçe zayıflayabilir. Bu nedenle hassas uygulamalarda tek bir sayıya değil, davranışın frekansa göre nasıl aktığına bakmak daha olgun bir yaklaşımdır.
Mini SSS
Soru: Yüksek CMRR neyi garanti etmez? Cevap: Yüksek CMRR, ortak mod bastırmanın iyi olduğunu gösterir; fakat tek başına büyük fark kazancı, düşük ofset veya mükemmel frekans cevabı garantisi vermez.
Soru: CMRR neden dB cinsinden verilir? Cevap: Çünkü fark kazancı ile ortak mod kazancı arasındaki oran genellikle geniş aralıkta değişir ve logaritmik ifade karşılaştırmayı kolaylaştırır.
Son not
Son not: CMRR’yi gerçekten kavrayan biri, ölçüm devresinde sadece sinyale değil sinyalin yanında taşınan çöpe de bakmayı öğrenir. Hassas tasarım biraz da bu ayıklama işidir.
