Schmitt Tetikleme Nedir? Dolup Boşalmalı Osilatörlerin Akıl Kutusu
Schmitt tetikleme neden sıradan bir karşılaştırıcı değildir?
Schmitt tetikleme, giriş sinyalini tek bir eşikle değil iki ayrı eşikle yorumlayan akıllı bir karşılaştırma yapısıdır. Yani yükselirken başka, düşerken başka bir eşik kullanır. Bu farkın adına histerezis denir ve devreyi kararsız bölgede titreyen bir dedikodu makinesinden kurtarır.
Gürültülü ya da yavaş değişen sinyallerde tek eşikli bir karşılaştırıcı sürekli ileri geri karar değiştirebilir. Schmitt tetikleyici ise 'önce şu sınırı gerçekten geç' diyerek daha net davranır. Bu yüzden hem dijital arayüzlerde hem osilatörlerde çok işe yarar.
Özellikle kondansatörün dolup boşalmasına dayanan osilatörlerde, tam da bu iki eşik sayesinde düzenli geçişler üretilebilir.
Histerezis neden bu kadar hayat kurtarıyor?
Histerezis, giriş sinyalinin küçük gürültüler yüzünden eşik çevresinde zıplamasını engeller. Çıkışın durum değiştirmesi için belirli bir üst eşiğin aşılması gerekir; geri dönmesi içinse ayrı bir alt eşik gerekir. Bu, devreye sinir sistemi kazandırır.
İşte bu sayede çıkış kare dalga benzeri net seviyeler üretir. Girişteki yavaş değişim ya da ufak parazitler çıkışı didikleyemez. Özellikle analog dünyadan dijital benzeri karar üretmek istediğinde bu özellik altın değerindedir.
Kısacası Schmitt tetikleme, 'karar vereceksen gerçekten ver' diyen devre mantığıdır.
Dolup boşalmalı osilatörde ne yapar?
Bir kondansatör direnç üzerinden şarj olurken gerilimi yavaşça yükselir. Schmitt tetikleyicinin üst eşiğine ulaştığında çıkış durum değiştirir ve kondansatör bu kez ters yönde boşalmaya başlar. Gerilim alt eşiğe indiğinde çıkış yeniden değişir. Döngü böyle sürer.

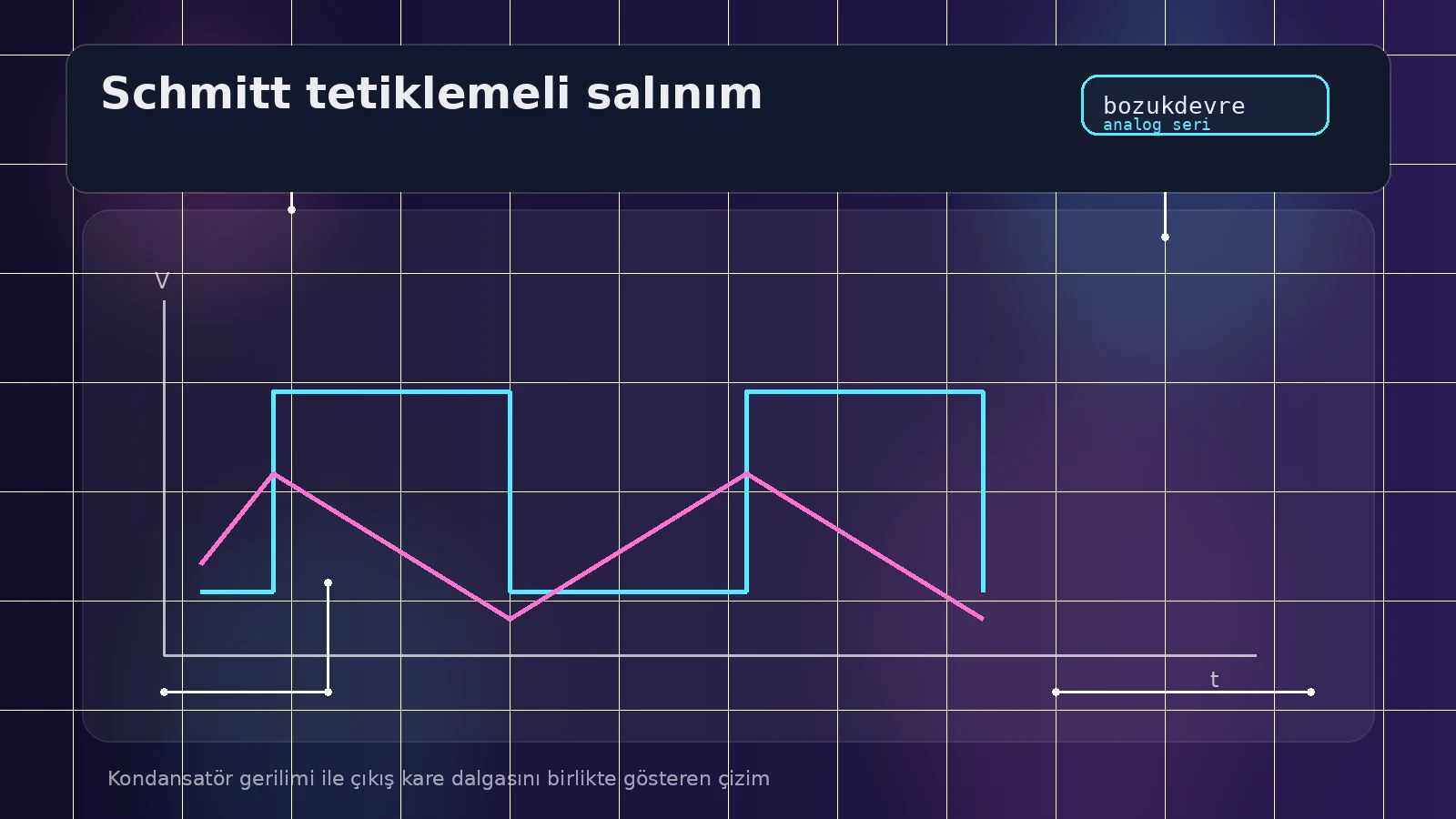

Bu mekanizma sayesinde çıkışta kare dalga, kondansatör üzerinde ise çoğu zaman testere dişi ya da üçgene yakın bir dalga görmek mümkündür. Devre, zamanlamayı RC ile; kararı ise Schmitt mantığıyla kurar.
Yani Schmitt tetikleyici burada sadece izleyici değildir. Osilatörün ritim şefidir.
Neden bu konuyu iyi oturtmak gerekir?
Schmitt tetikleme, histerezis kavramını tek başına anlaşılır kıldığı için çok öğreticidir. Ayrıca osilatör tasarımına girdiğinde, sinüs osilatörlerinden neden farklı bir mantıkla çalışıldığını da gösterir. Burada amaç doğrusal yükseltme değil, kontrollü anahtarlama davranışıdır.
Laboratuvarda eşik değerlerini ve RC zamanını değiştirerek frekans ile dalga şeklinin nasıl oynadığını görmek, teoriyi çok hızlı ete kemiğe büründürür.
Kısacası Schmitt tetikleme, dolup boşalmalı osilatörlerin akıl kutusudur. Kondansatör ritmi getirir, Schmitt kararı verir.
Schmitt tetikleme nerede parlıyor?
Schmitt tetikleme özellikle gürültülü sensör çıkışlarında ve yavaş kenarlı işaretlerde parlıyor. Çünkü burada tek eşik kullanan yapılar kararsız bölgeye sık sık düşer. Histerezis ise devreye karar verdikten sonra fikrini hemen değiştirmeme olgunluğu kazandırır.
Dolup boşalmalı osilatör tarafında da aynı akıl yürür: kondansatörün hangi noktada yön değiştireceği nettir. İşte düzenli frekans ve temiz geçişlerin temelinde bu netlik bulunur.
Mini SSS
Soru: Histerezis olmasa ne olur? Cevap: Giriş eşik çevresinde küçük gürültülerle gidip gelirse çıkış sürekli kararsız değişir. Histerezis bu titremeyi engeller.
Soru: Schmitt tetikleme sadece osilatörlerde mi kullanılır? Cevap: Hayır. Gürültülü sinyalleri temiz karar seviyelerine dönüştürmek gereken pek çok giriş arayüzünde kullanılır.
Son not
Son not: Schmitt tetikleme, elektroniğin kararsızlık sevmediğini anlatan en net örneklerden biridir. Eşikler netleşince davranış da güzelleşir.
