Üçgen, Kare ve Testere Dişi Dalga Nasıl Üretilir?
Dalga şekilleri aslında zamanın farklı yazı tipleridir

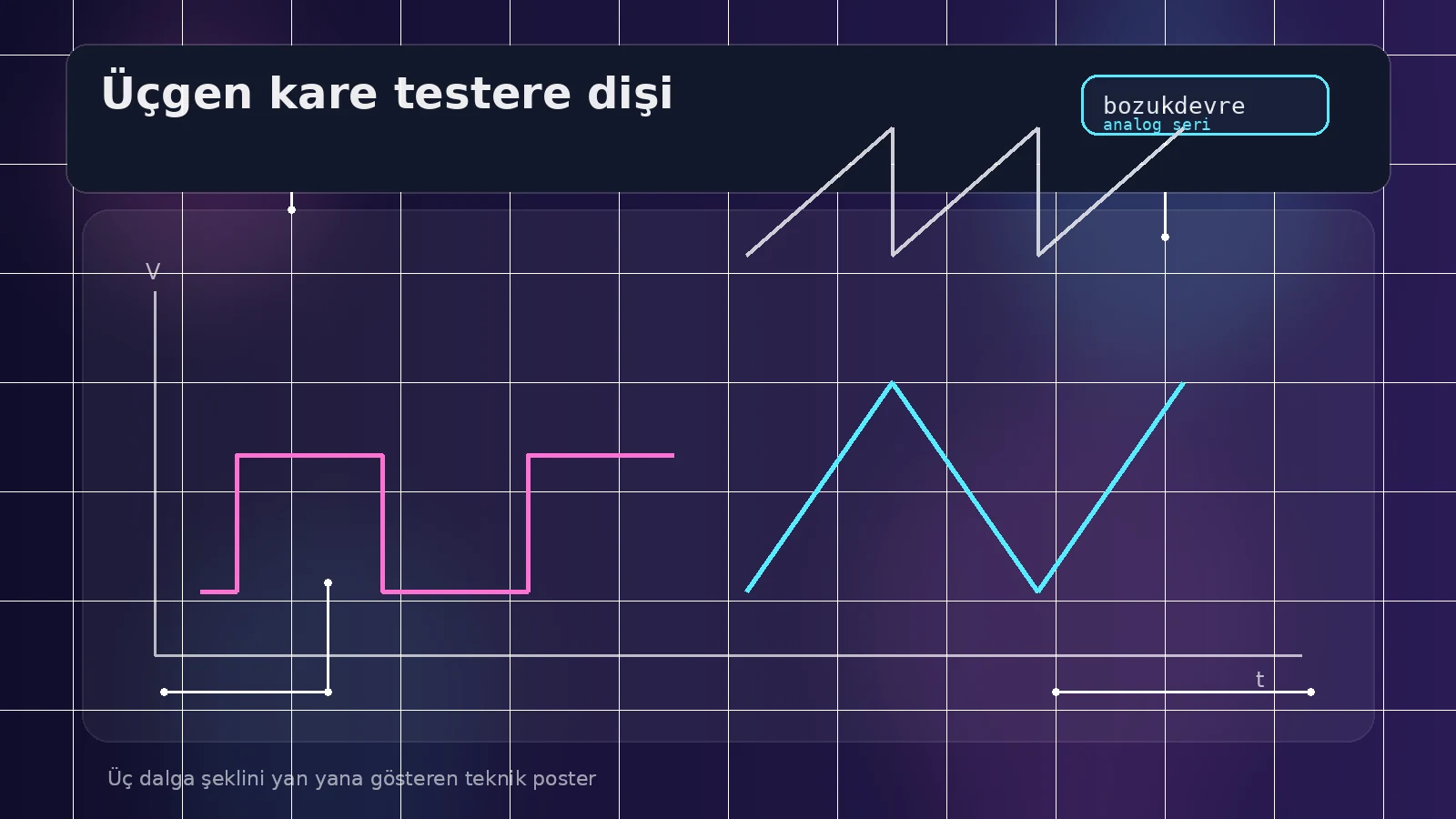

Üçgen, kare ve testere dişi dalga üretimi, elektronik devrelerin zamanı farklı dillerle konuşma biçimidir. Kare dalga sert karar verir; iki seviye arasında hoplar. Üçgen dalga daha lineer yükselip iner. Testere dişi ise bir yana tırmanır, diğer yana aniden döner. Hepsi aynı aileden gelir ama karakterleri farklıdır.
Bu dalgaları üretmenin en yaygın yolu, kondansatörün kontrollü biçimde şarj ve deşarj edilmesidir. RC ağı zamanlamayı belirler, karşılaştırıcı veya Schmitt tetikleme ise ne zaman yön değişeceğine karar verir.
Dolayısıyla mesele sadece şekil çizmek değil; enerjiyi zamana dönüştürmektir.
Kare dalga nasıl doğar?
Kare dalga için en kritik yapı, eşik temelli karar veren bir devredir. Schmitt tetikleme ya da doyuma giden karşılaştırıcı, giriş belli seviyeyi geçtiğinde çıkışı aniden bir uçtan diğerine taşır. Bu sert geçişler kare dalgayı üretir.
Eğer kondansatör gerilimi bu karşılaştırıcının girişine uygulanıyorsa, kondansatör eşiklere ulaştıkça çıkış sürekli durum değiştirir ve düzenli bir kare dalga ortaya çıkar. Frekans ise çoğu zaman R, C ve eşik oranlarıyla belirlenir.
Bu yüzden kare dalga, bir bakıma analog bir zaman unsurunun dijital bir karara çevrilmiş halidir.
Üçgen ve testere dişi niye daha akışkan görünür?

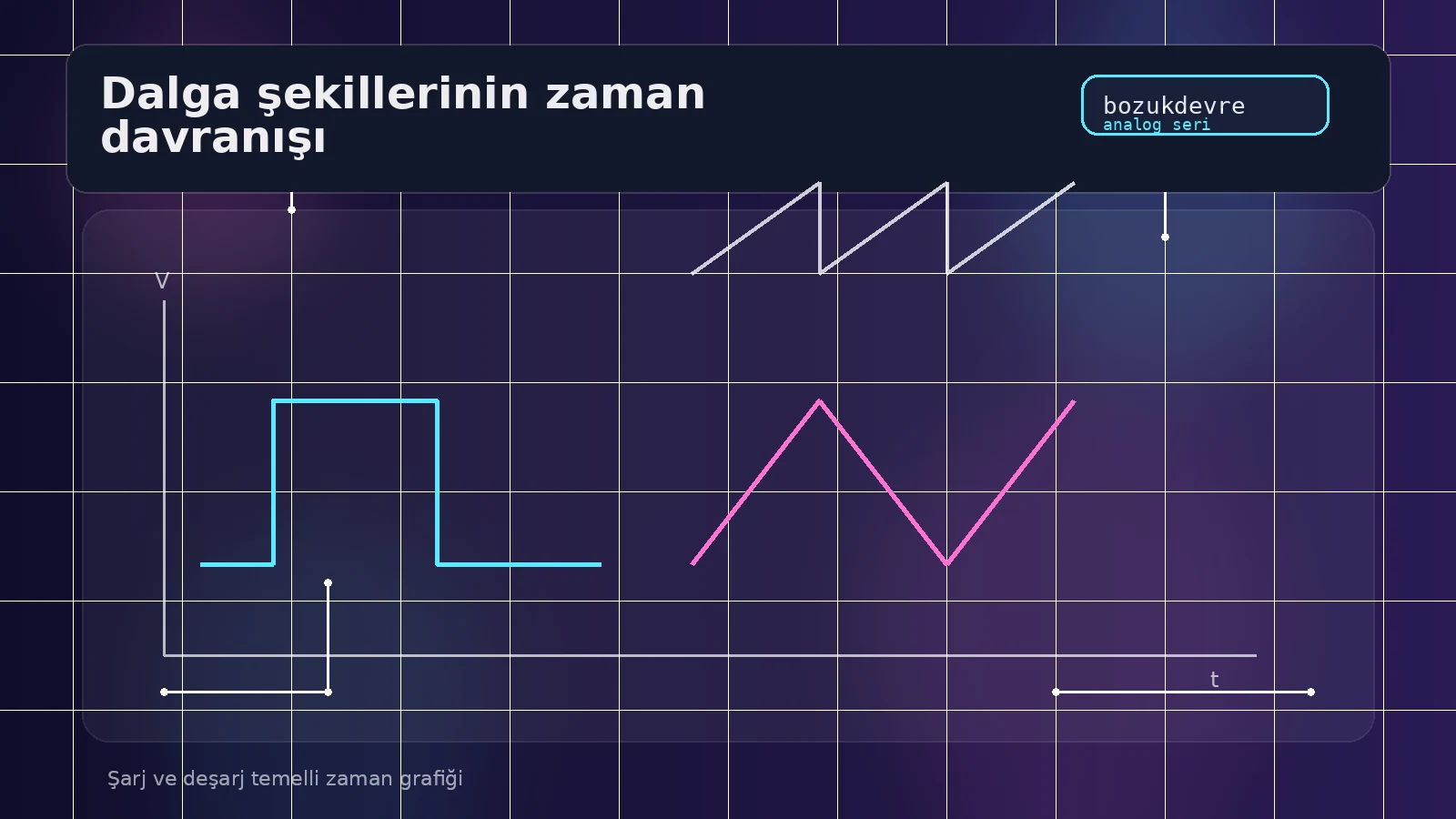

Kondansatör sabit akıma yakın bir şart altında dolup boşalıyorsa gerilimi zamana karşı yaklaşık doğrusal değişir. Bu da üçgen dalga üretiminin kapısını açar. Karşılaştırıcı çıkışı yön değişimini belirler, integratör ya da RC süreç ise eğimin kendisini çizer.
Testere dişi dalgada ise yükselme ve düşme süreleri eşit olmak zorunda değildir. Bir yönde yavaş şarj, diğer yönde hızlı deşarj yapılırsa klasik testere görüntüsü elde edilir. Zaman sabitlerinin asimetrisi burada tasarımın fırçasıdır.
Bu üç dalga şeklinin ortak noktası şudur: hepsi eşik, zaman ve enerji akışı ilişkisini farklı oranlarda kullanır.
Bu dalga şekilleri nerede işe yarar?
Kare dalga saat işaretlerinde, anahtarlamalı devrelerde ve sayısal mantıkta bolca kullanılır. Üçgen dalga, modülasyon ve test uygulamalarında değerlidir. Testere dişi ise tarama devrelerinden zaman tabanı oluşturmaya kadar pek çok yerde karşına çıkar.
Laboratuvarda bu dalgaları aynı devrenin farklı noktalarında görmek çok öğreticidir. Çıkışta kare dalga varken kondansatör üzerinde üçgene yakın gerilim görmek, devrenin iç mantığını bir anda görünür kılar.
Kısacası üçgen, kare ve testere dişi dalga üretimi; RC zamanlama ile eşik kararının el sıkıştığı yerdir.
Dalga şekli seçimi uygulamaya göre yapılır
Her uygulama aynı dalga şeklini istemez. Saat işaretinde kare dalga mantıklıyken, tarama veya zaman tabanı uygulamalarında testere dişi daha uygundur. Bazı modülasyon işlerinde ise üçgen dalga daha kontrollü sonuç verir. Yani şekil seçimi estetik değil işlev kararıdır.
Bu yüzden aynı osilatör mantığını farklı çıkış noktalarında veya ek katlarla farklı şekillere dönüştürmek çok yaygındır. Tasarımcı için önemli olan, hangi şeklin hangi fiziksel mekanizma ile üretildiğini bilmektir.
Mini SSS
Soru: Üçgen dalga nasıl daha doğrusal hale getirilir? Cevap: Kondansatörün yaklaşık sabit akımla şarj-deşarj edilmesi ve eşiklerin simetrik kurulması yardımcı olur.
Soru: Testere dişi ile üçgen arasındaki temel fark nedir? Cevap: Üçgende yükselme ve düşme eğimleri benzerken, testere dişinde biri yavaş diğeri genellikle daha hızlıdır.
Son not
Son not: Dalga şekli üretimi, zamana söz geçirme işidir. Hangi şekli seçtiğin, devreden ne istediğini de ele verir.
